PHOTO GALLERY

索道、ケーブルクレーン

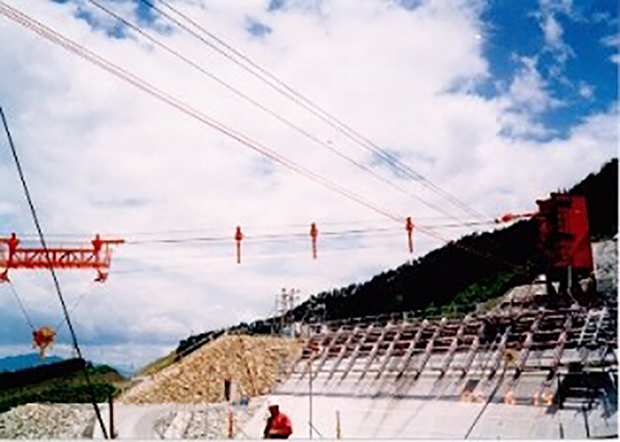

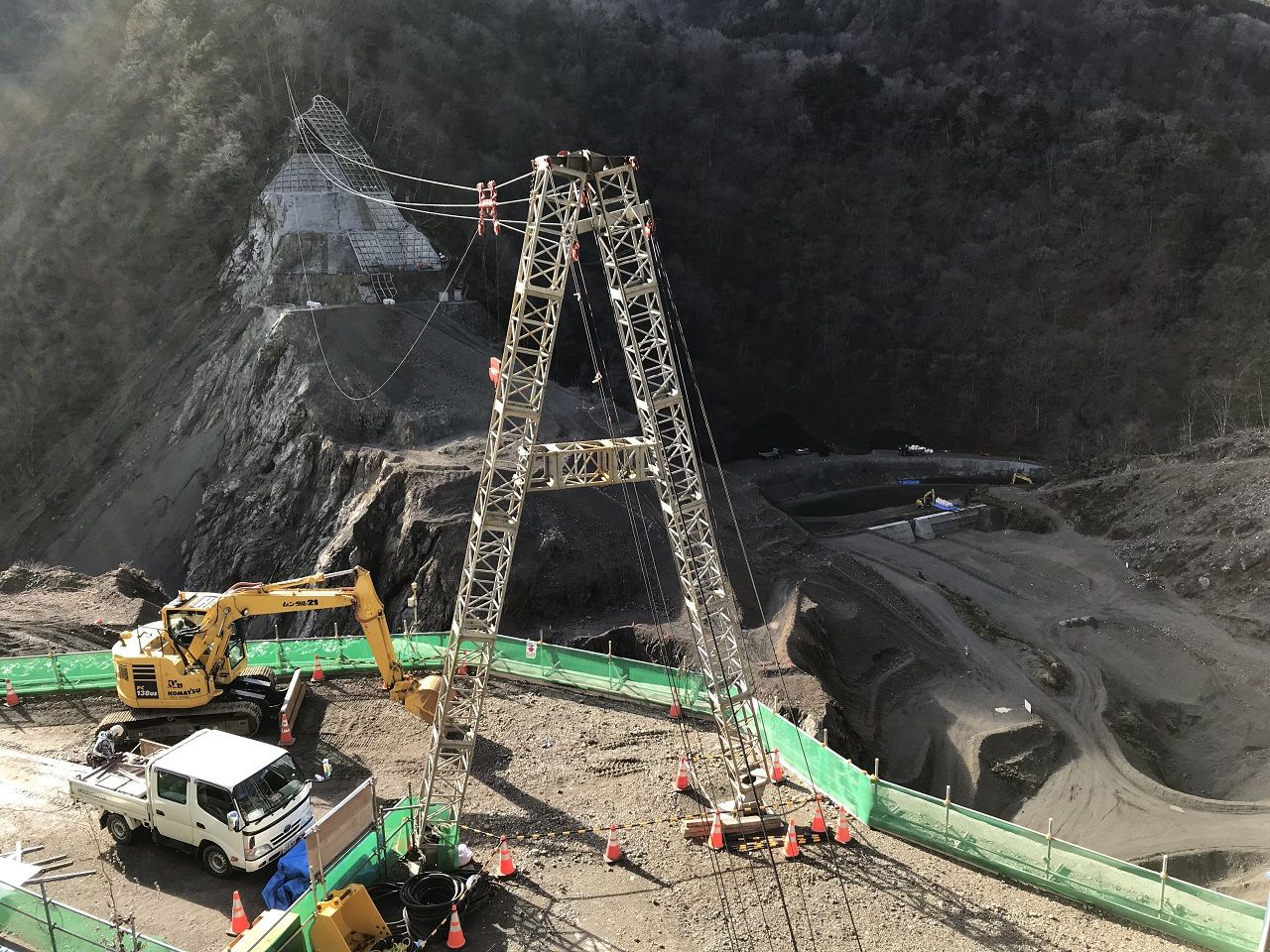

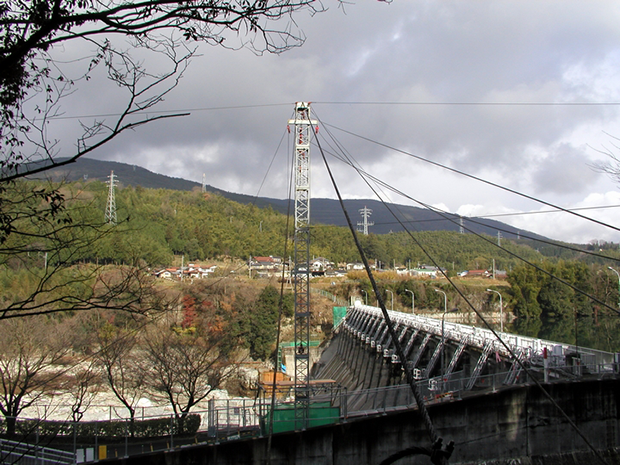

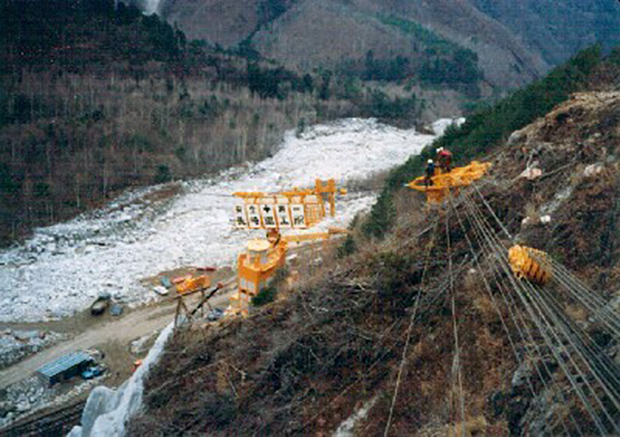

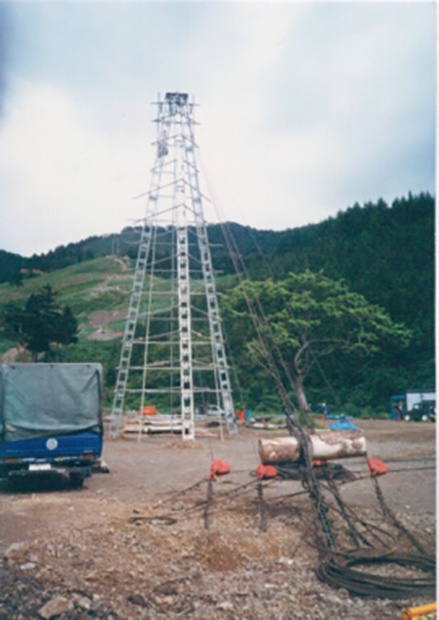

ダム工事用ケーブルクレーン

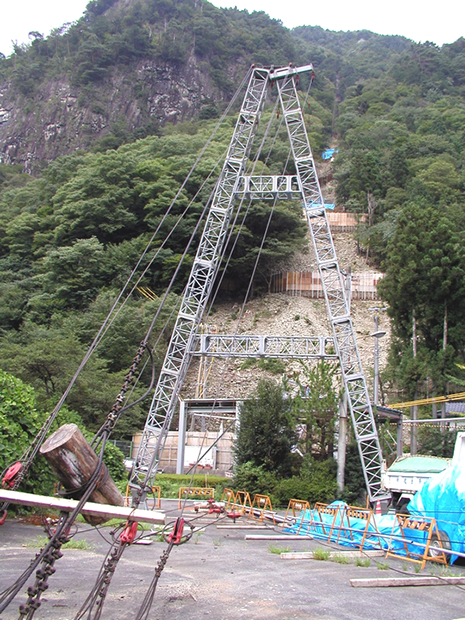

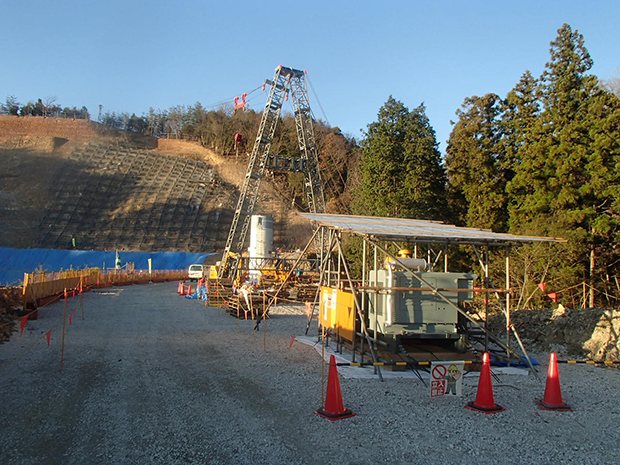

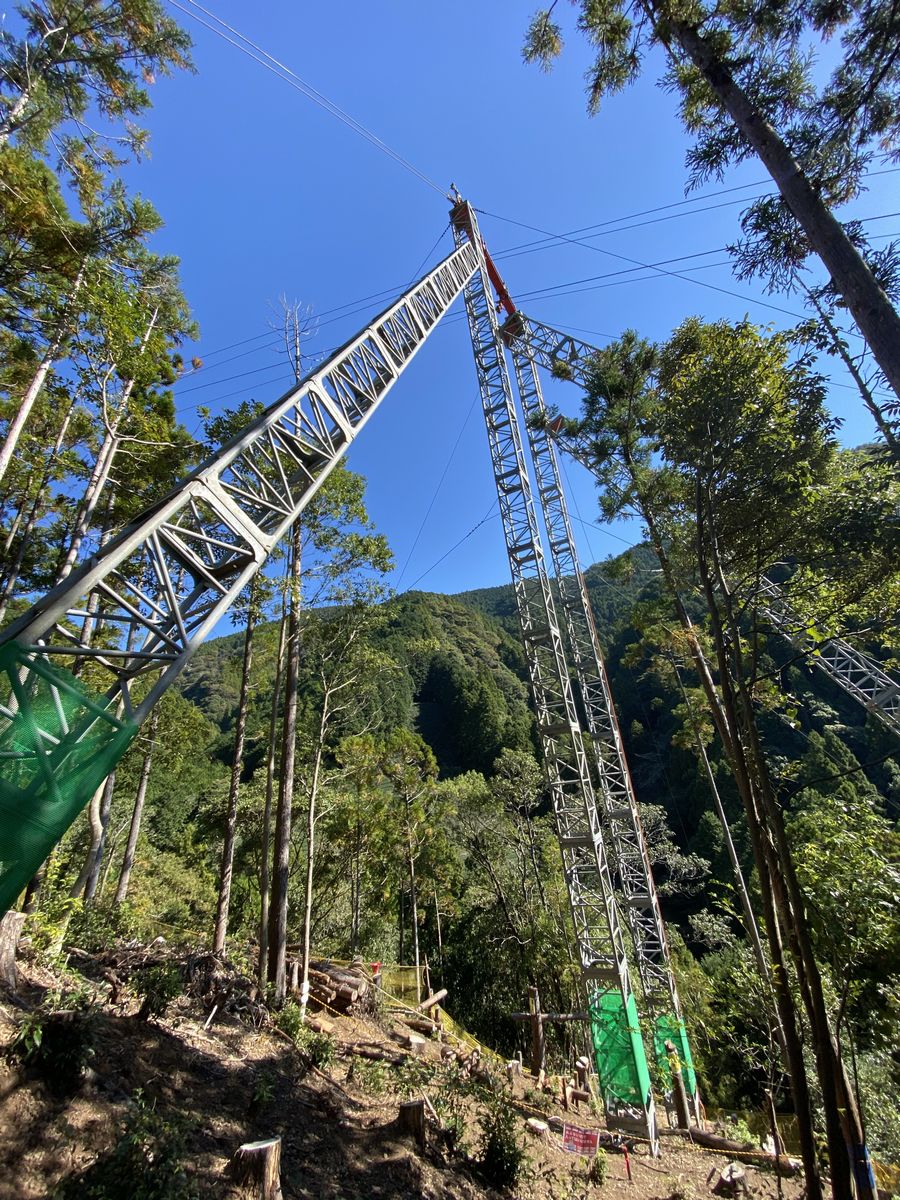

防災工事用ケーブルクレーン（ヘッドタワー）
スキー場リフト工事用ケーブルクレーン（ヘッドタワー）

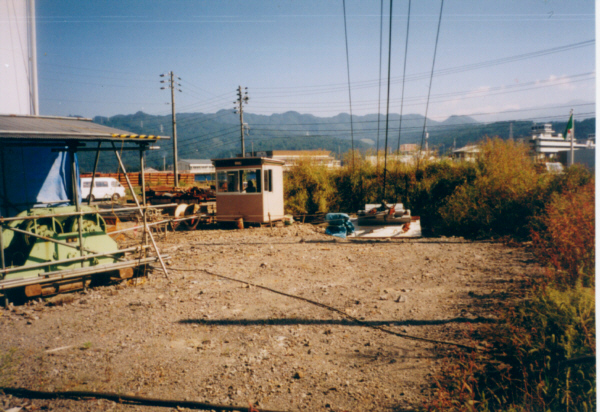

送電線工事用索道（麓側ステーション）

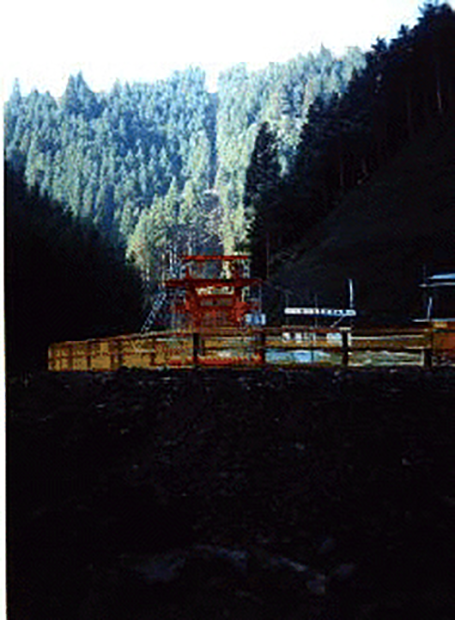

砂防ダム工事用ケーブルクレーン

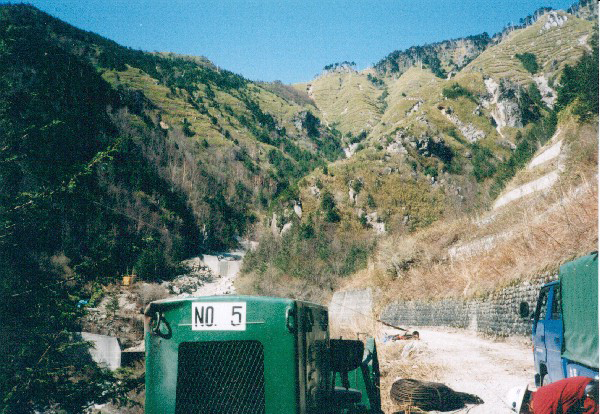

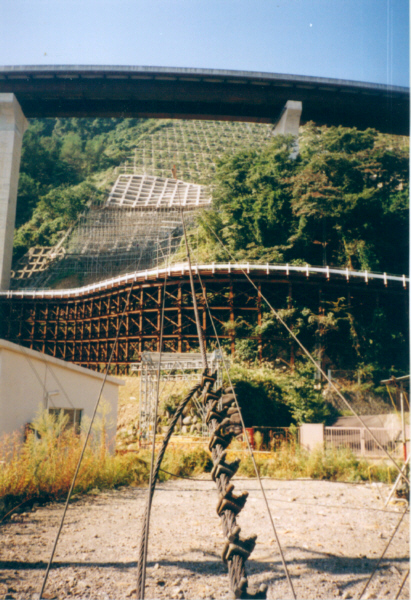

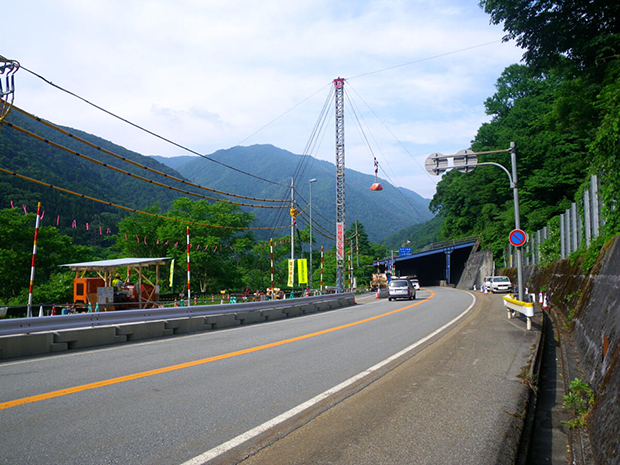

ケーブルクレーン・ヘッドアンカーから望む。高速道路のすぐ下を架線が通る。
ケーブルクレーン・ヘッドアンカーとウインチ（左）と操作ボックス（中央左）。
ケーブルクレーン・林野庁管轄の山奥。ウインチとヘッドアンカー、主索はウインチ右前から左上へ。
循環式索道・送電線工事の中間タワー。
循環式索道・送電線工事のふもと側（荷吊り側）。

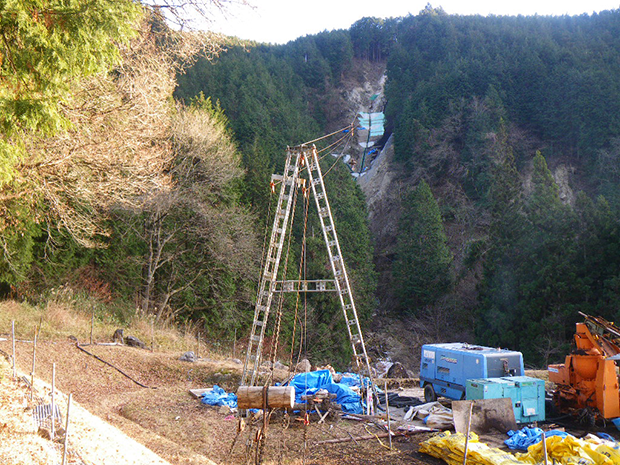

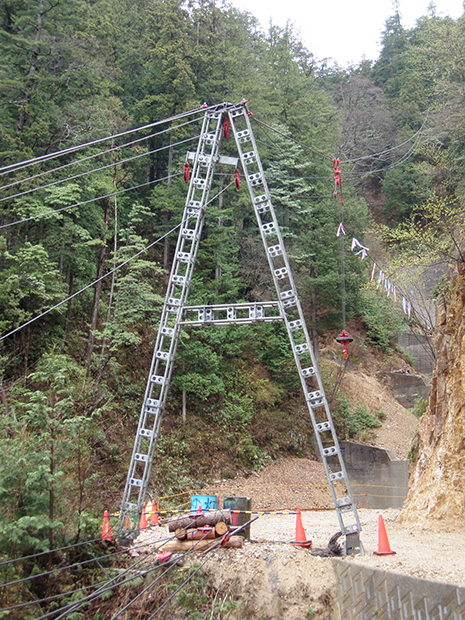

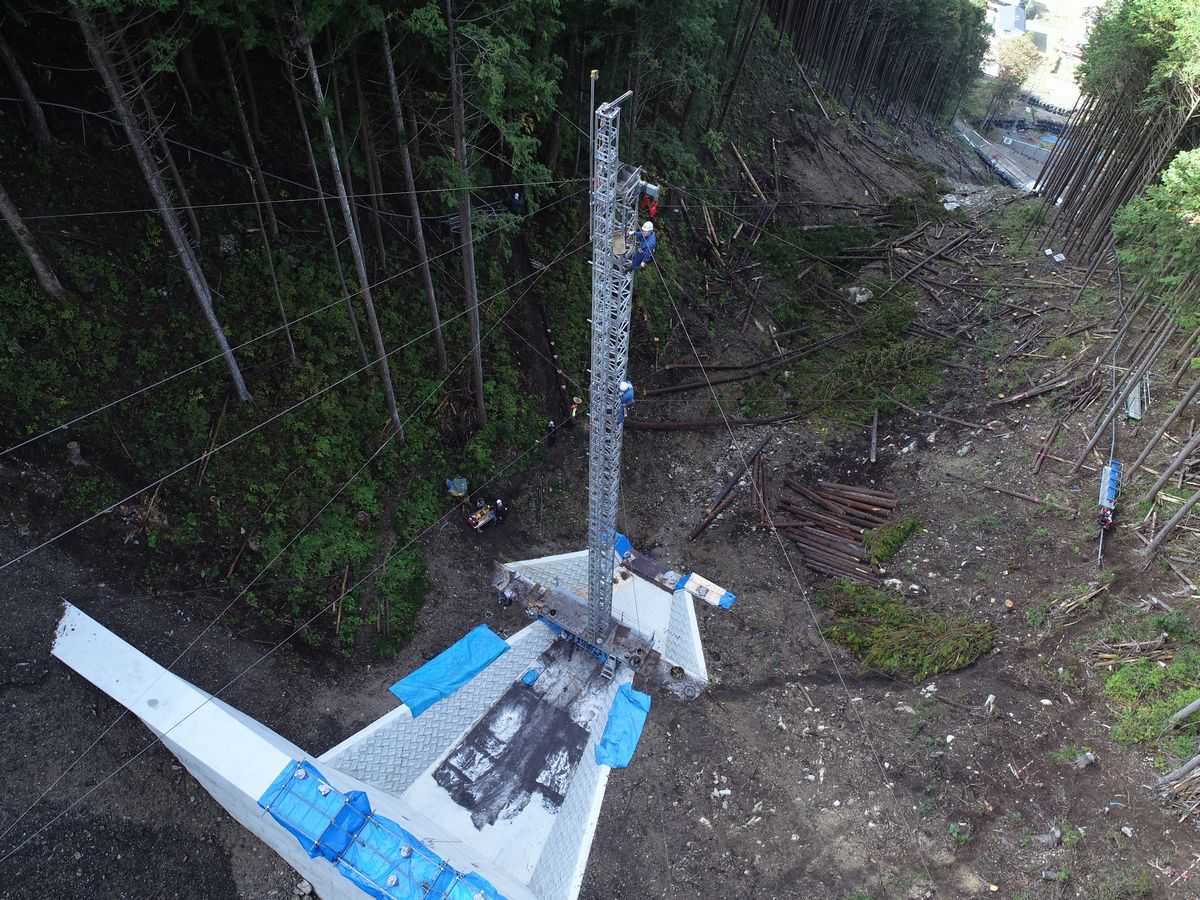

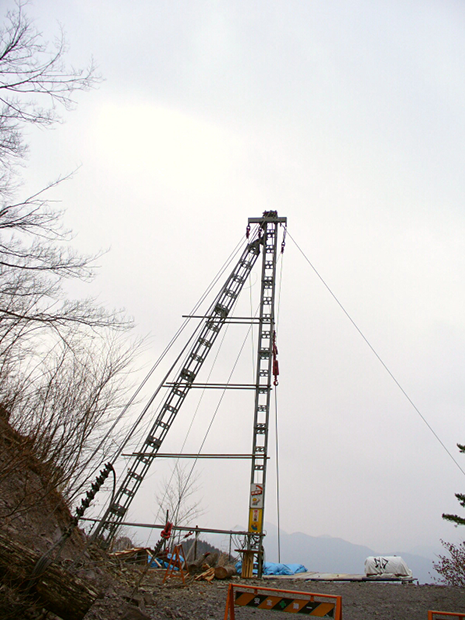

ケーブルクレーン・治山工事用・ヘッドタワー（元側タワー）。鋼製□６００。岐阜県下呂市

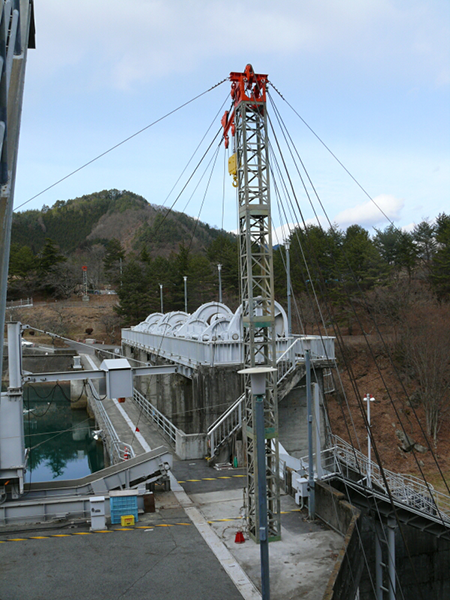

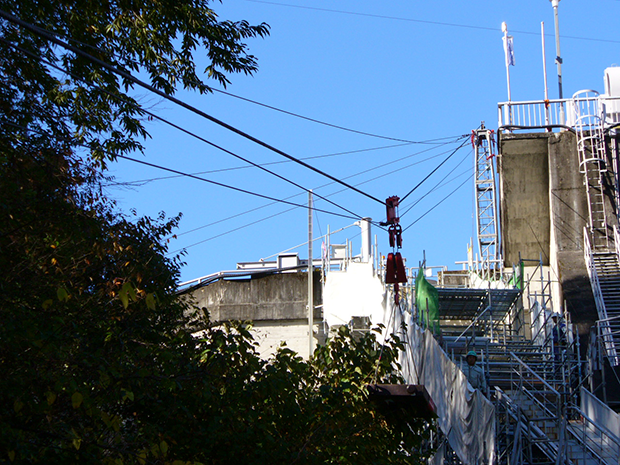

ケーブルクレーン・定格荷重３．７ｔ。ダム補修工事用・ヘッドタワー（元側タワー）。鋼製□７５０。岐阜県恵那市。
ケーブルクレーン・定格荷重２．８ｔ。ダム補修工事用・ヘッドタワー（元側タワー）。鋼製□６００。岐阜県中津川市。

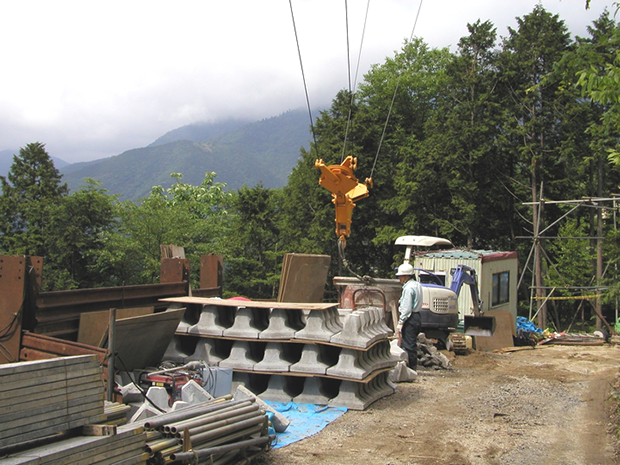

H型ケーブルクレーン・定格荷重１．５ｔ。治山工事用・荷吊り場とローディング。岐阜県中津川市。

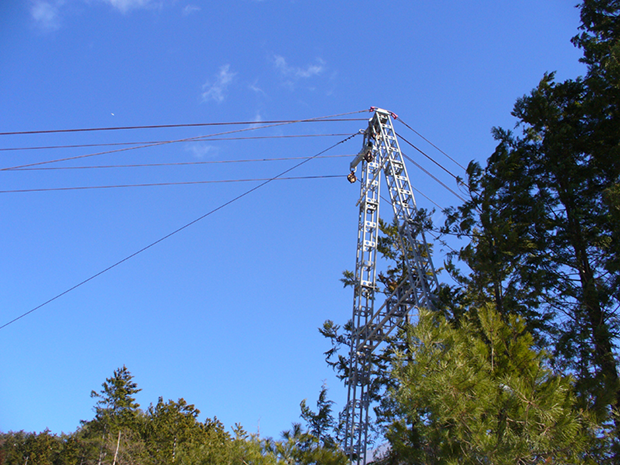

定格荷重２．１ｔ、エンドレスタイラー式ケーブルクレーンのヘッドタワー（元支柱）。岐阜県中津川市。

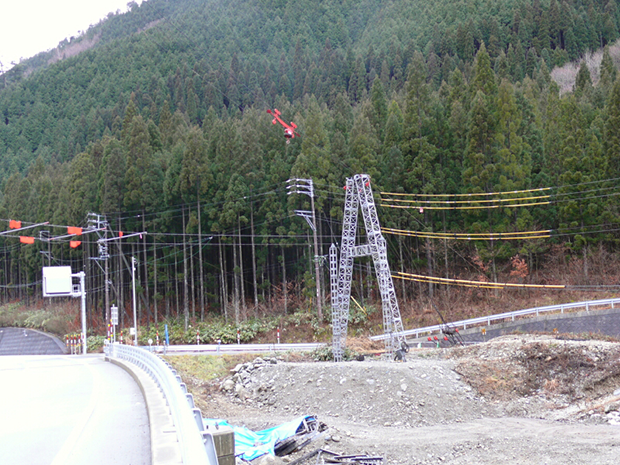

定格荷重２．２ｔ、エンドレスタイラー式ケーブルクレーンのヘッドタワー（元支柱）。岐阜県中津川市。

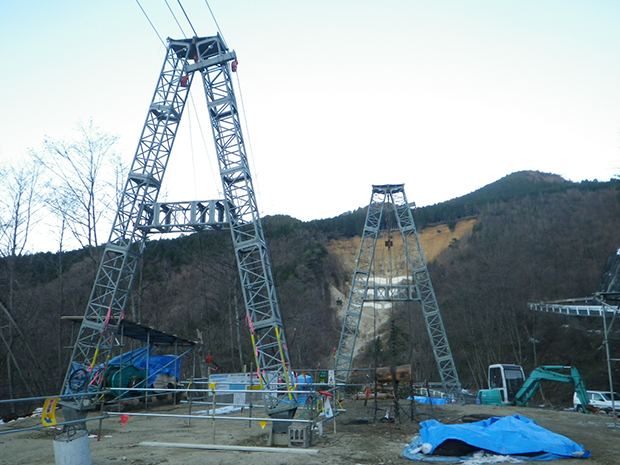

定格荷重４．８ｔ、エンドレスタイラー式ケーブルクレーンの全景。テールタワー（先支柱）から望む。長野県。
定格荷重２．３ｔ、エンドレスタイラー式ケーブルクレーンのヘッドタワー（元支柱）。岐阜県下呂市。
定格荷重０．９ｔ、エンドレスタイラー式ケーブルクレーンのヘッドタワー（元支柱）。岐阜県下呂市。
エンドレスタイラー式ケーブルクレーンの先アンカーと先支柱。岐阜県下呂市。

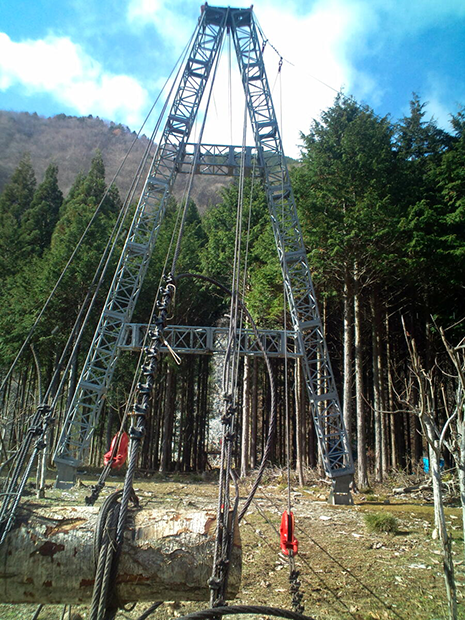

エンドレスタイラー式ケーブルクレーンの元支柱。岐阜県八百津町。
エンドレスタイラー式ケーブルクレーンの元支柱。岐阜県下呂市。

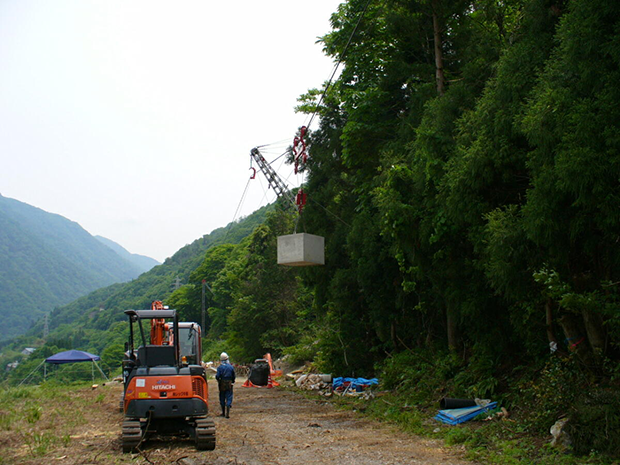

エンドレスタイラー式ケーブルクレーンの元支柱。岐阜県揖斐川町。
エンドレスタイラー式ケーブルクレーンの元支柱。岐阜県飛騨市。

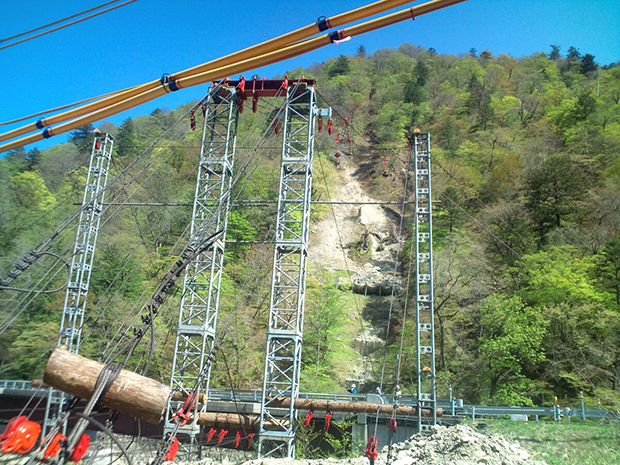

エンドレスタイラー式ケーブルクレーンの中間支柱。荷重試験中。岐阜県飛騨市。
エンドレスタイラー式ケーブルクレーンの元支柱。岐阜県下呂市。
エンドレスタイラー式ケーブルクレーンの元支柱と防護用の支柱。岐阜県下呂市。

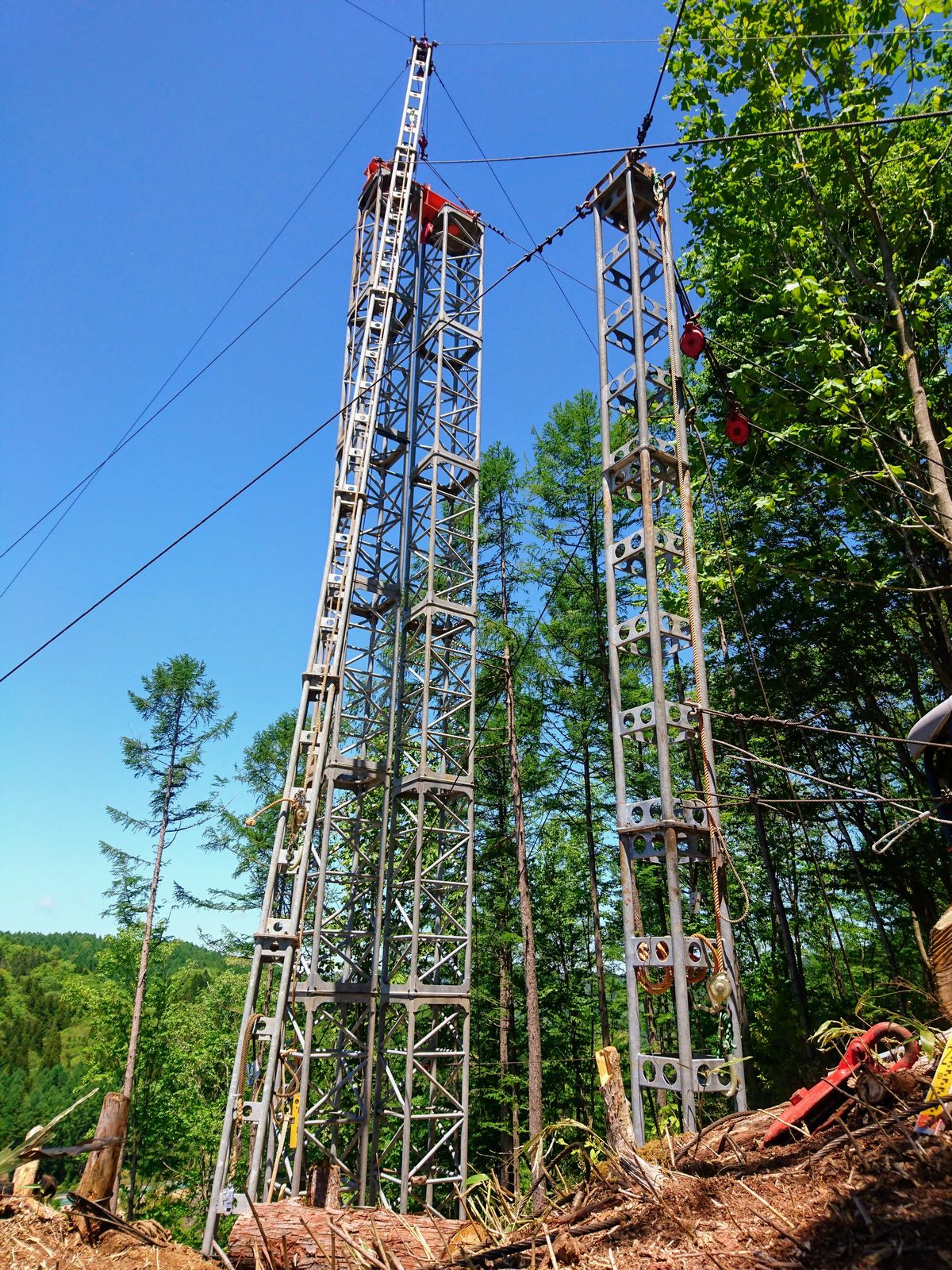

送電線工事用のケーブルクレーン。先側の支柱を人力で設置中。高山市

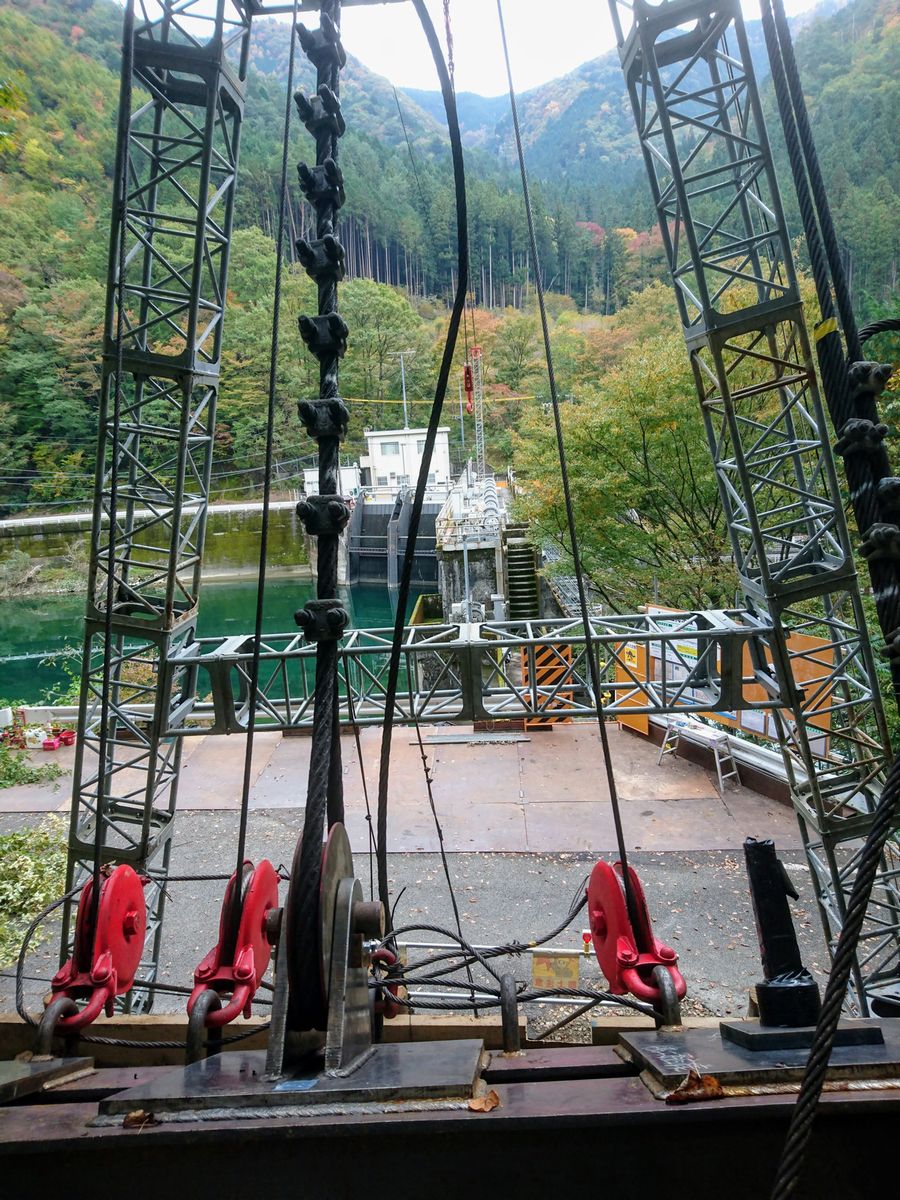

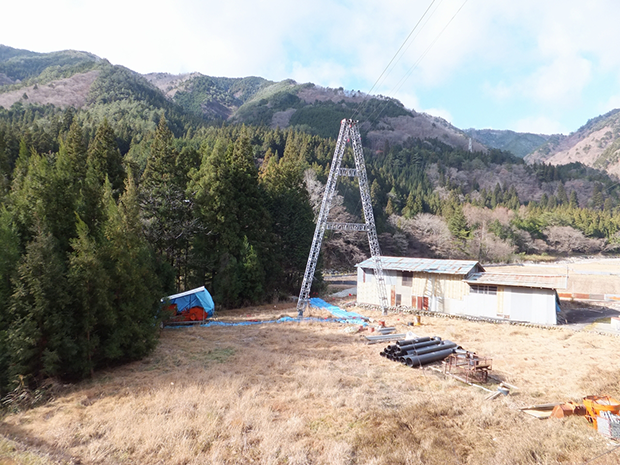

ダム工事用のケーブルクレーン。郡上市

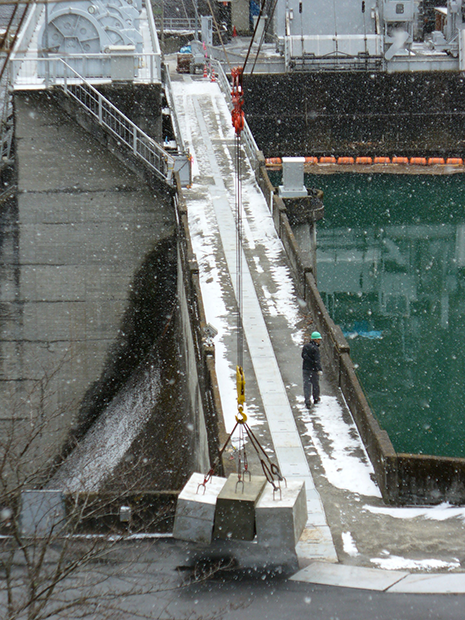

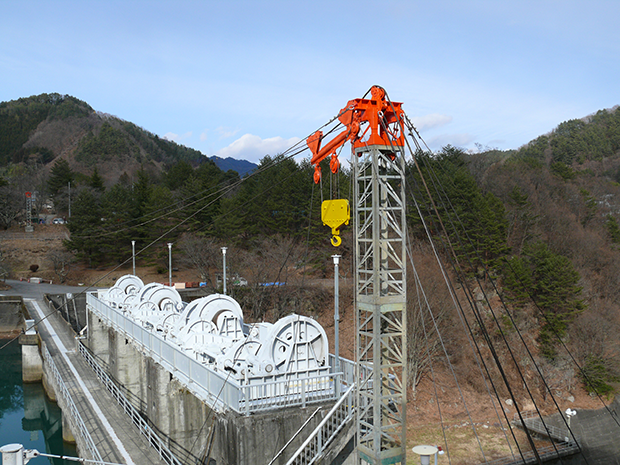

ダム撤去工事用のケーブルクレーン。下呂市
治山工事用ケーブルクレーン。先側支柱の人力設置。下呂市

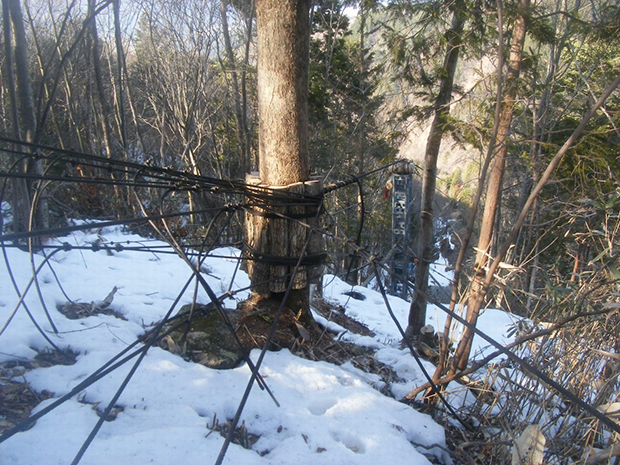

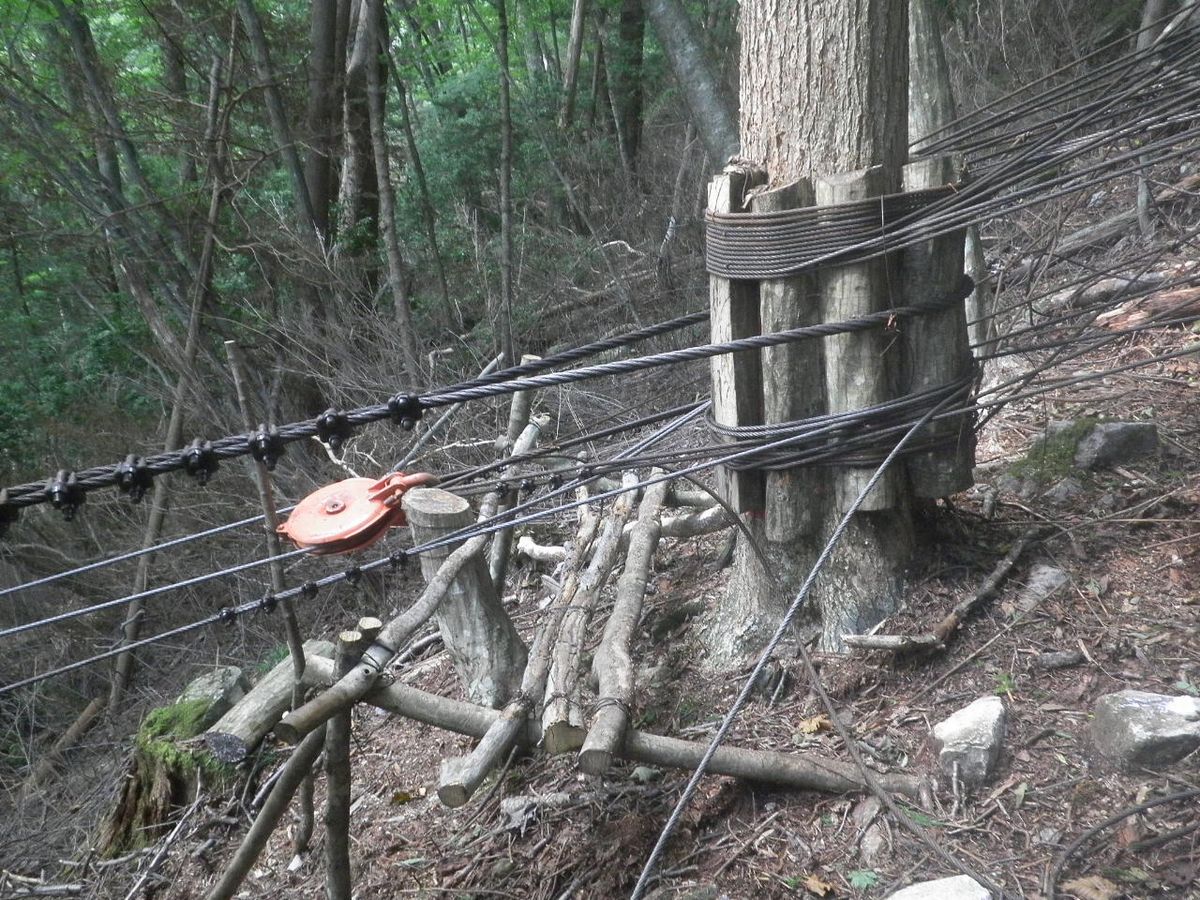

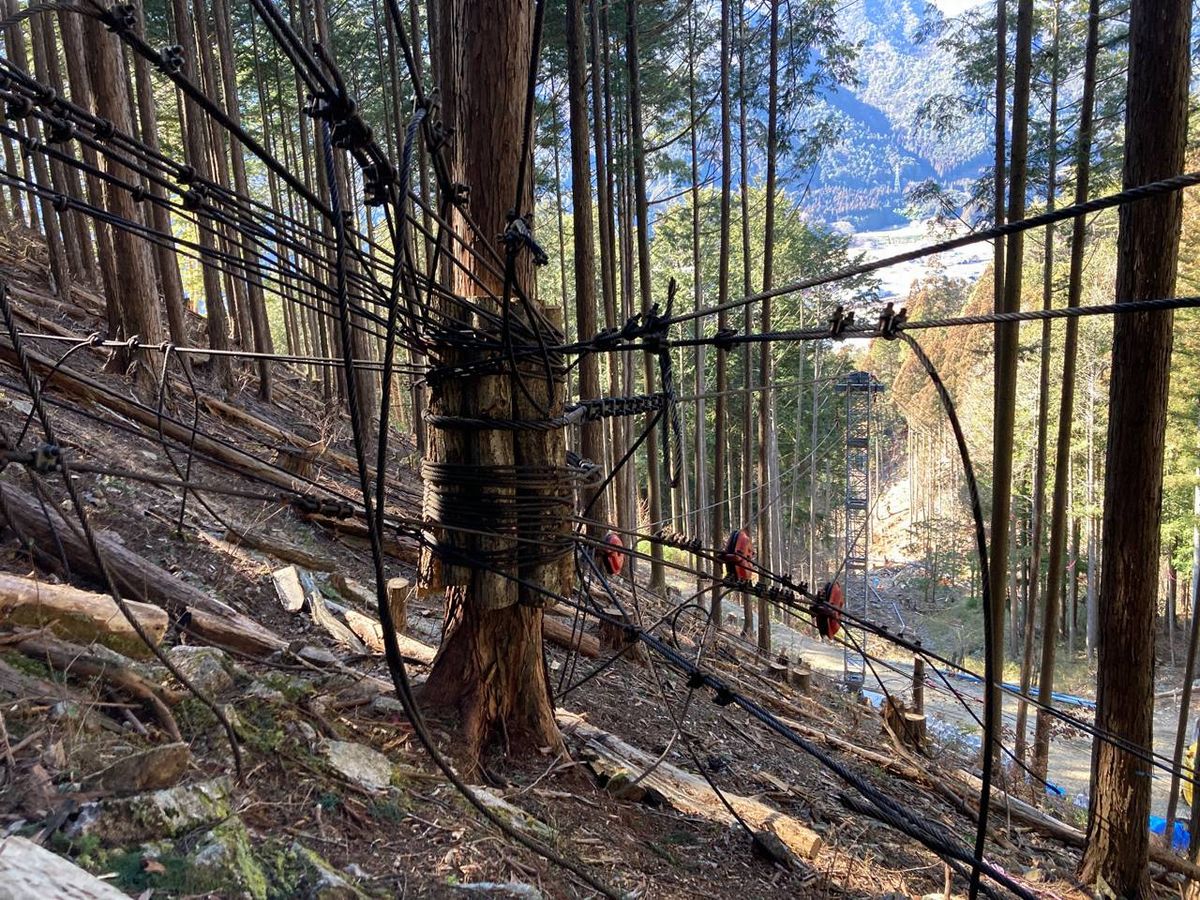

治山工事用ケーブルクレーンの先側アンカー。立木を利用。中津川市

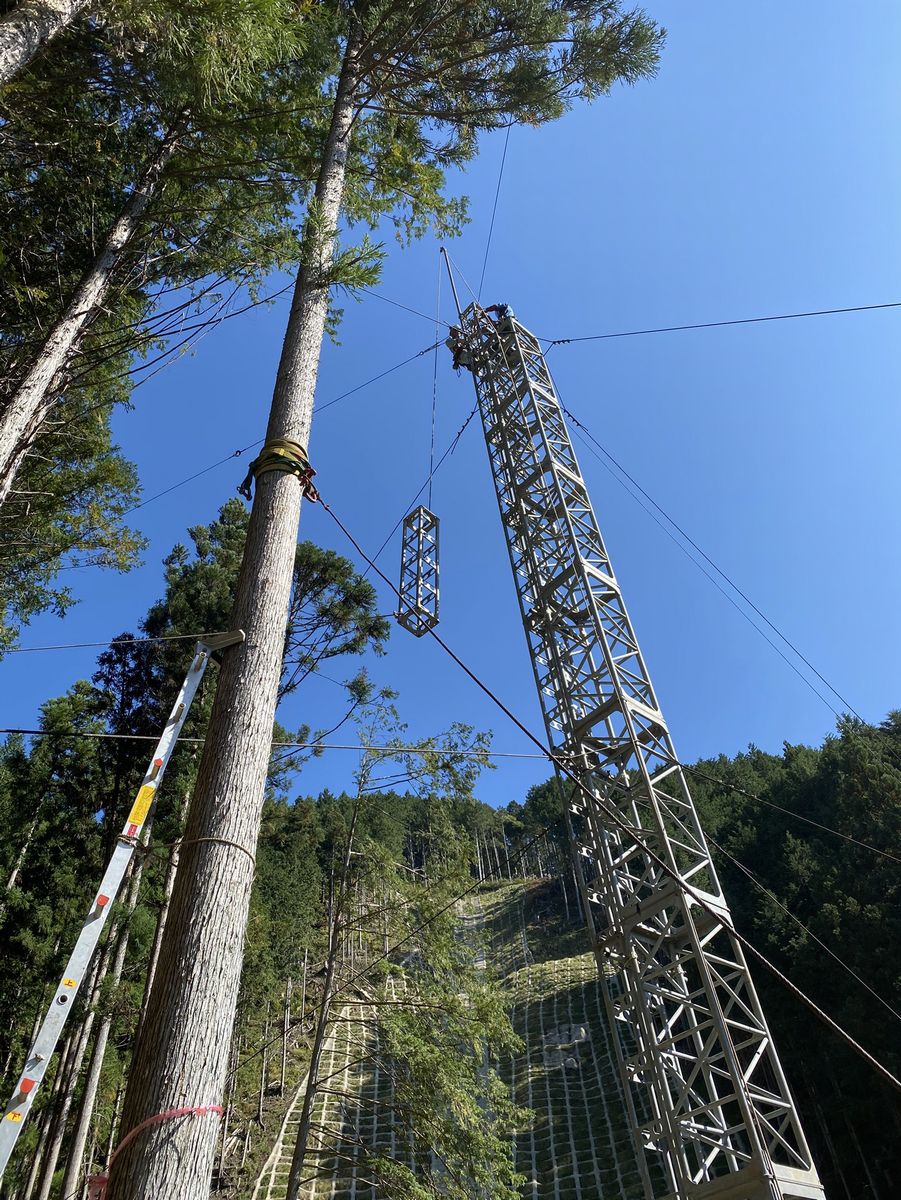

治山工事用ケーブルクレーンの先支柱。立木を利用。中津川市
治山工事用ケーブルクレーンの先支柱の人力解体。下呂市
治山工事用ケーブルクレーンの荷重試験。富山県朝日町

吊橋

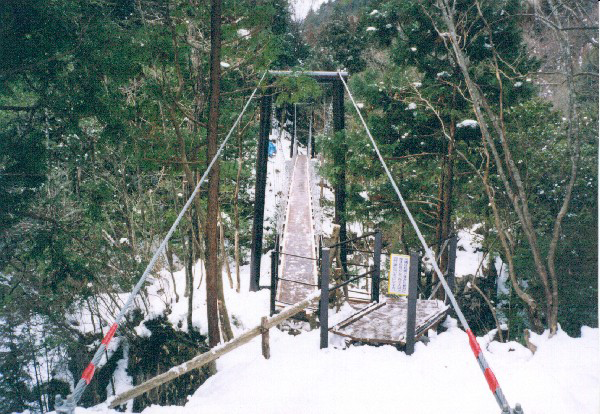

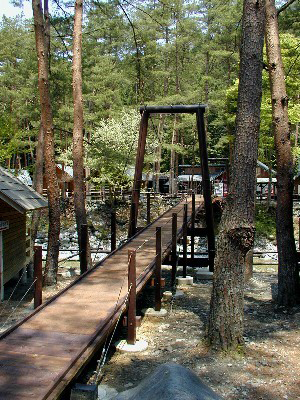

昭和63年竣工。付知峡本谷キャンプ場入り口　民宿「峡（はざま）」0573-82-2083　への入口。<br>敷板部分（歩く部分）が階段状になっている珍しい吊橋。この橋の下に付知峡の美しい流れがある。

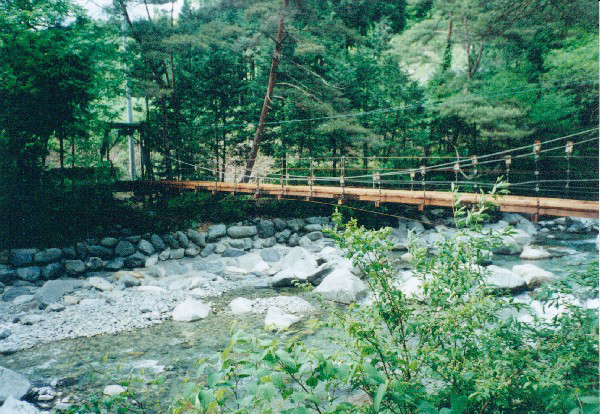

吊橋工事・架け替え・岐阜県付知町宮島キャンプ場
吊橋工事・架け替え・岐阜県中津川市加子母「山下橋」
吊橋工事・架け替え・岐阜県中津川市加子母「山下橋」

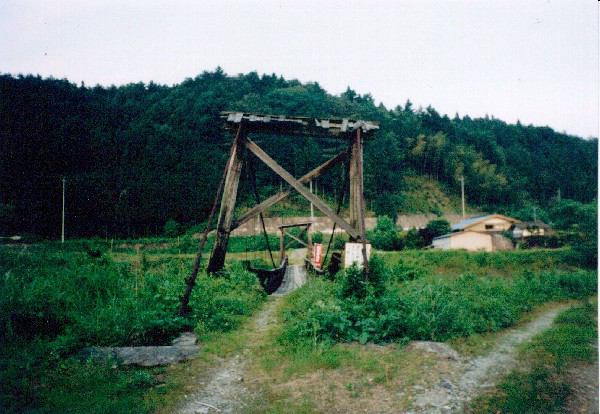

（掛け替える前の橋の状況）・かつて隣村の橋が不要になったのでこの地に移設したらしい。主索はワイヤでは無く、番線の束（80本くらいあった）
吊橋工事・補修工事・岐阜県中津川市付知町宮島キャンプ場
吊橋工事・新設・岐阜県中津川市付知町・日和立橋
吊橋工事・新設・岐阜県中津川市付知町不動公園内仙樽橋
吊橋工事・新設、架設工事中・岐阜県中津川市付知町不動公園内仙樽橋
吊橋工事・新設、架設工事中・岐阜県中津川市付知町不動公園内仙樽橋
吊橋工事・掛け替え・長野県木曽郡南木曽町　田立天然公園　「田立の滝」へ向かう遊歩道（登山道）の途中。滝の少し手前。
吊橋工事・掛け替え・長野県木曽郡南木曽町　田立天然公園　「田立の滝」へ向かう遊歩道（登山道）の途中。滝の上。

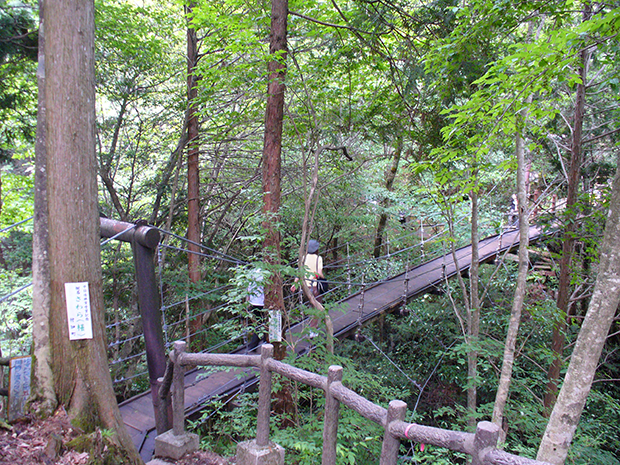

吊橋工事・改修・岐阜県中津川市渡合　国有林地内　しでのき遊歩道の終点。とりこし橋。

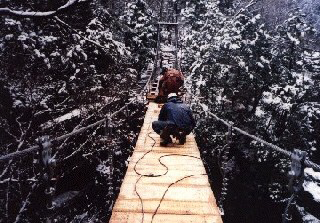

　観光用遊歩道の一本橋老朽化のために新設した吊り橋。中津川市川上の夕森公園キャンプ場より徒歩1時間程の場所。一つ滝遊歩道に入ってから約20分。林道と現場が離れていること、尾根の裏手にあること等によりケーブルクレーンによる資材運搬が不可能となったためヘリ運搬を行った。現地は国有林地内のため、資材の現地調達は不可にて塔柱、敷板等資材は全て搬入。観光用歩道のため12月からの冬季施工。1月中旬から3月初旬まで雪のため工事出来ず。2月末に大雨が降り、川岸に保管していた敷板の6割が流出。もう一度ヘリを頼むわけにもいかず、残りは全て人力にて担ぎ上げる。毎朝１５㎏程度の荷を背負い30分弱の登山をするような仕事であった。

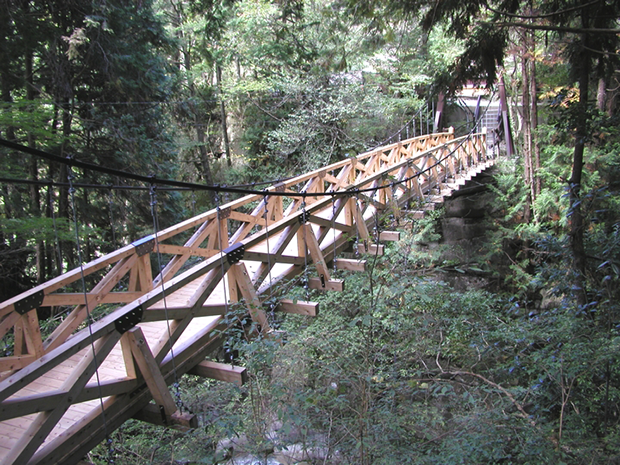

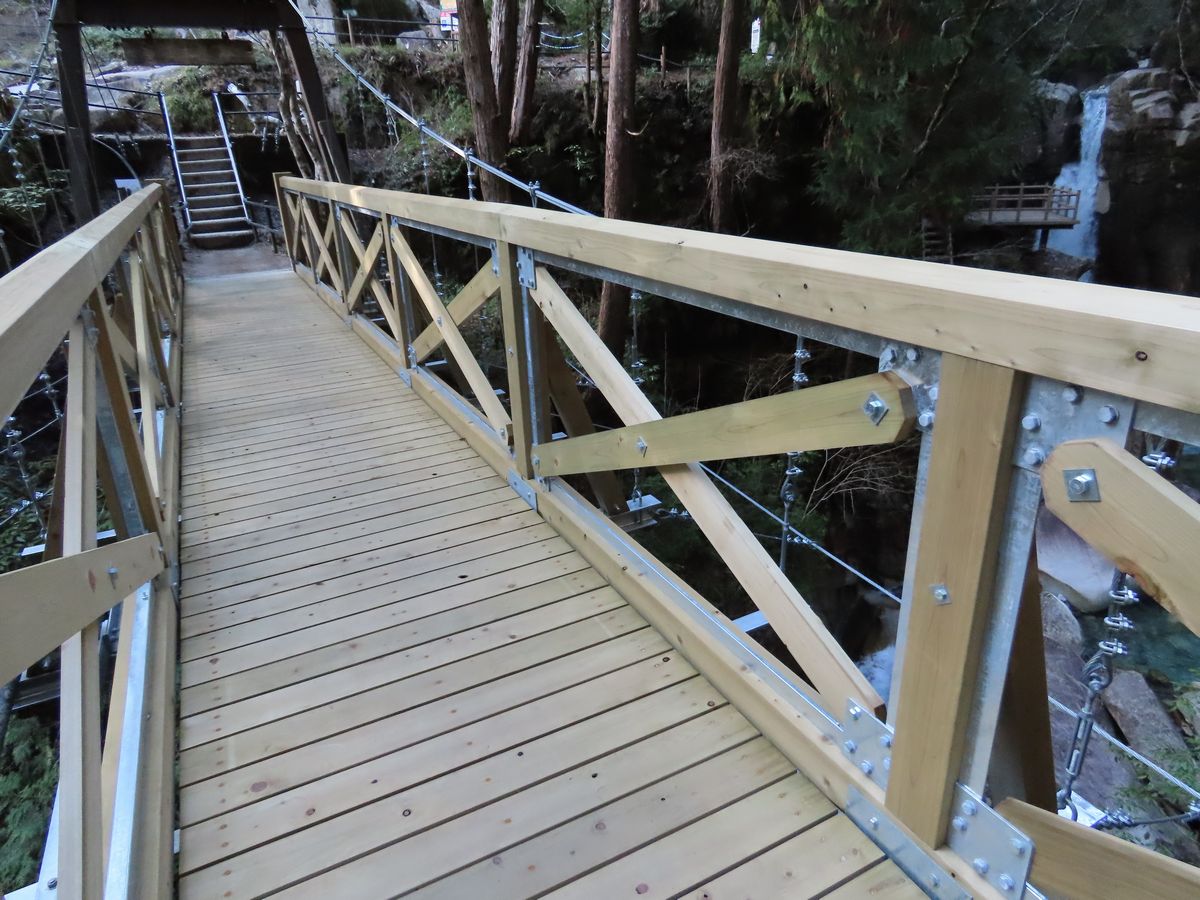

キャンプ場の観光用遊歩道の一部。木部老朽化のため取替工事。ワイヤ等はそのまま使用。手摺がトラス状になっているため垂直方向の剛性が高く、揺れは少ない。この様な木製部分の寿命は、材がヒノキであれば、通常のクレオソート等防腐処理で10～15年程度か。継続的なメンテナンスを施せば当然耐用年数は増える。管理責任者を置き、保守計画を立てることが結局最も経済的保守かと思う。

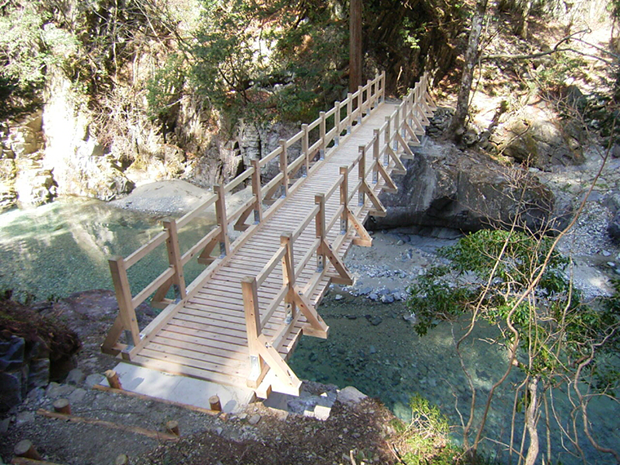

これは吊橋ではありません。木橋の下部は鋼桁。岐阜県中津川市付知町護山神社奥社への参道。下には驚くほど美しい付知川本流。

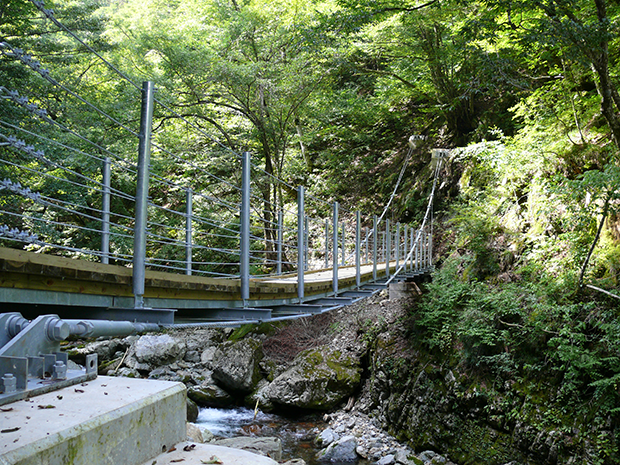

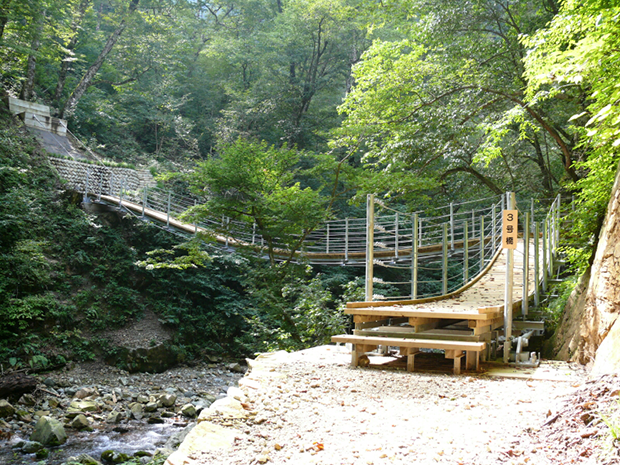

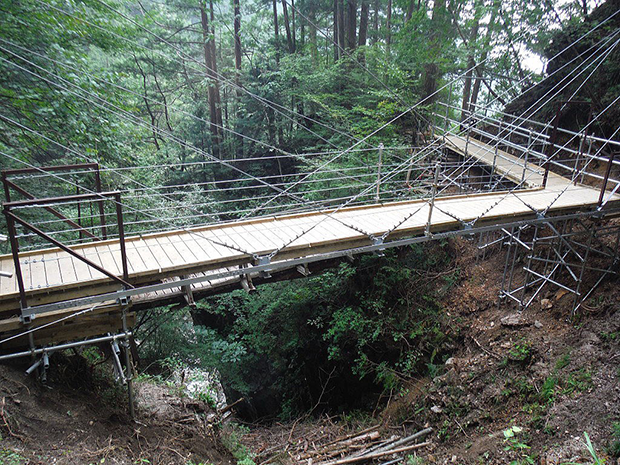

吊橋工事・新設・岐阜県関市板取。一部吊り式、一部乗せ式という珍しい形。新設遊歩道の一部。

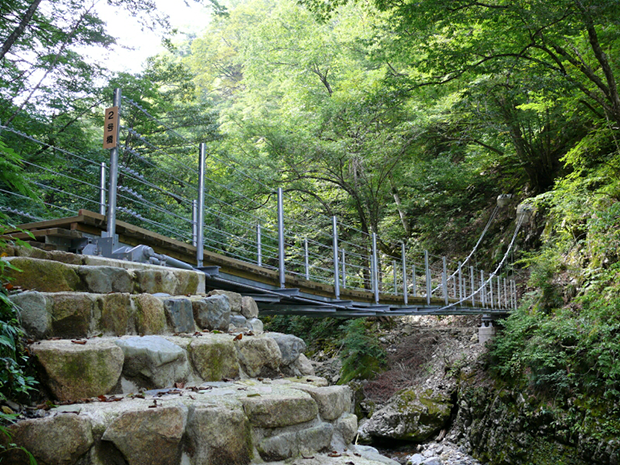

吊橋工事・新設・岐阜県関市板取。一つ前の頁の橋より10分上流へ歩く。中央の踊場で８０°折れる妙な形。
吊橋工事・新設・岐阜県関市板取。一つ前の頁の橋よりさらに10分上流へ歩く。４号橋という味気ない名前の橋。

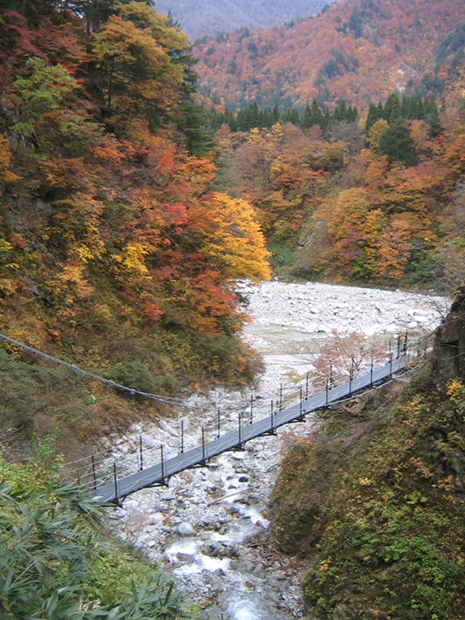

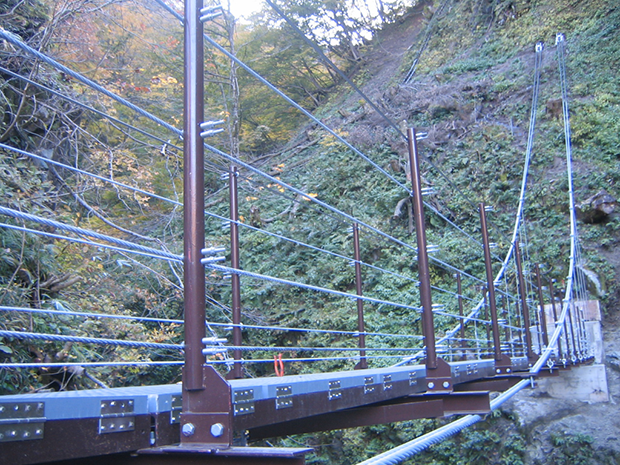

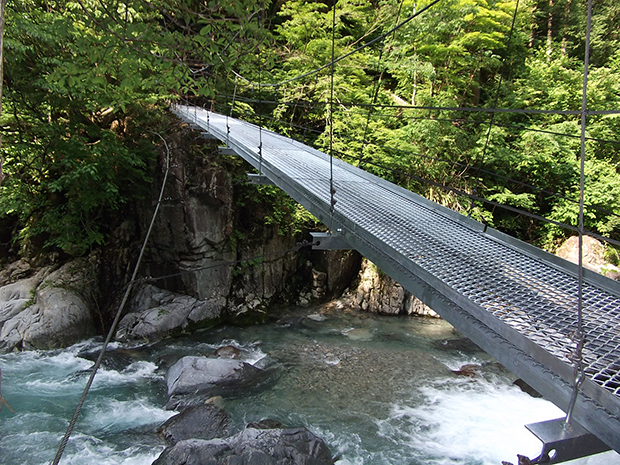

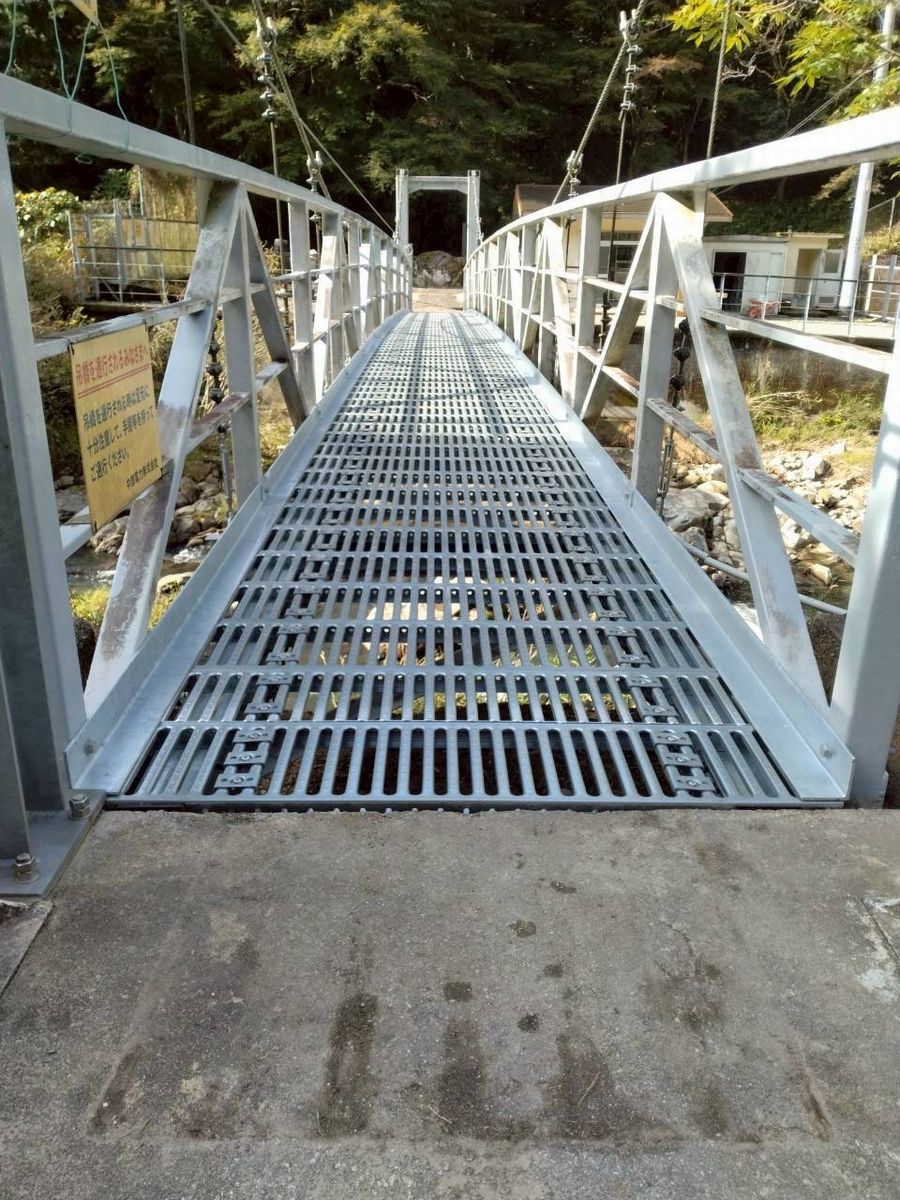

吊橋工事・新設・富山県黒部市。関西電力（株）の送電線鉄塔点検巡視路。一般通行不可。一部吊り一部乗せ橋。歩廊がＦＲＰグレーチング。
吊橋工事・新設・富山県黒部市。関西電力（株）の送電線鉄塔点検巡視路。一般通行不可。一部吊り一部乗せ橋。歩廊がＦＲＰグレーチング。
吊橋工事・新設・富山県黒部市。関西電力（株）の送電線鉄塔点検巡視路。一般通行不可。一部吊り一部乗せ橋。歩廊がＦＲＰグレーチング。
吊橋工事・改修・岐阜県高山市。

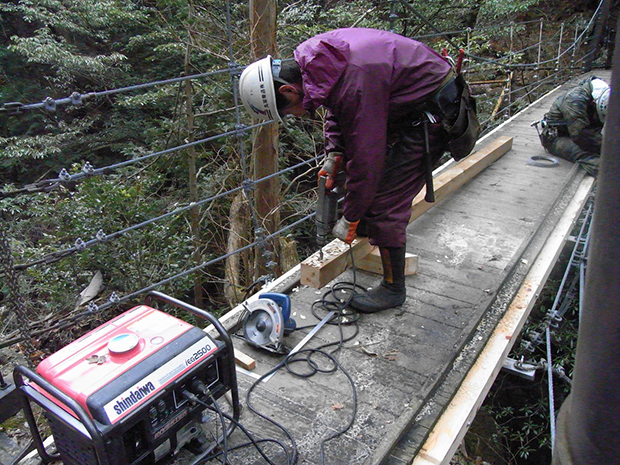

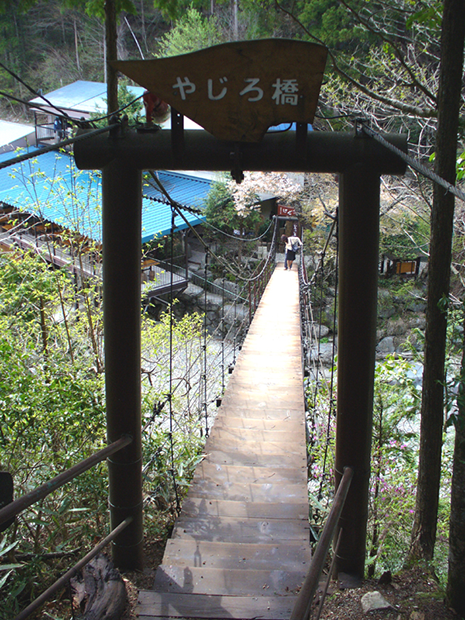

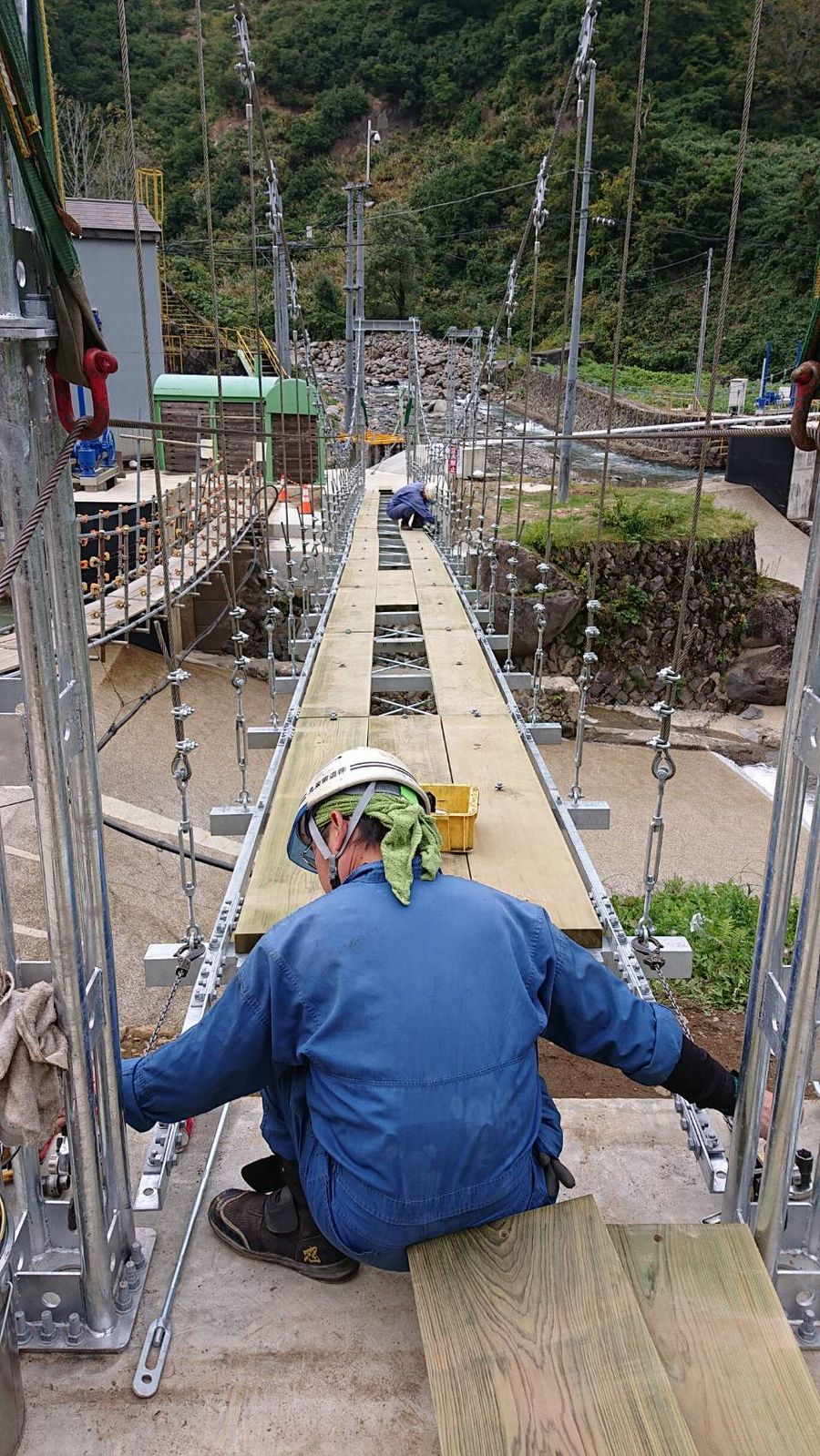

改修工事中　吊橋工事・改修・岐阜県中津川市付知町。既出のやじろ橋を20年後に改修。桁を鋼、木部を全て交換。この吊橋が怖くて渡れない、といって帰って行く店のお客さんが多いとのことなので、手摺を一段上に追加した。
改修工事中　吊橋工事・改修・岐阜県中津川市付知町。既出のやじろ橋を20年後に改修。桁を鋼、木部を全て交換。この吊橋が怖くて渡れない、といって帰って行く店のお客さんが多いとのことなので、手摺を一段上に追加した。

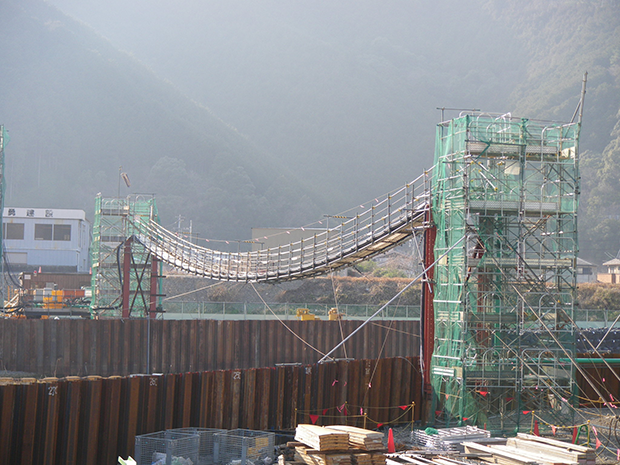

橋梁工事用架設通路用吊橋・三重県。

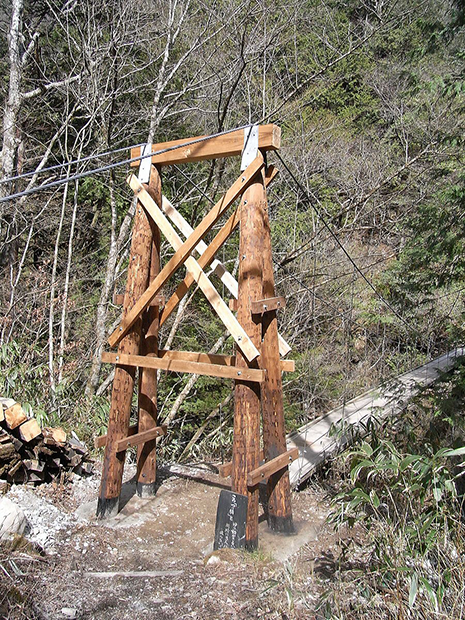

しでのき橋（塔柱の修理補修工事）・岐阜県中津川市加子母渡合
不動橋（修理補修工事）・岐阜県中津川付知町不動公園

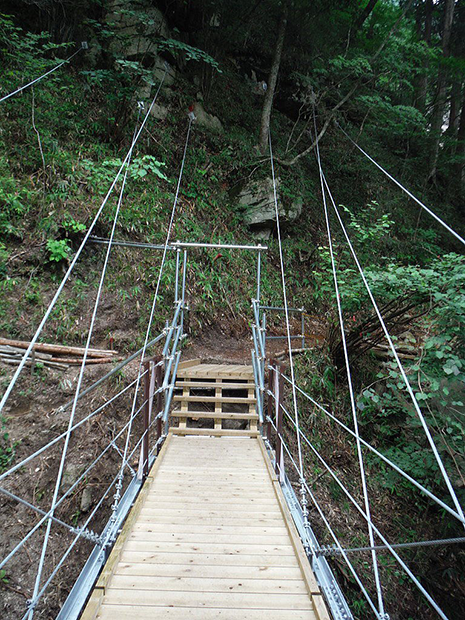

田立の滝登山道吊橋（新設工事）・長野県木曽郡南木曽町田立地内駐車場から約1時間歩いた当たり。霧ヶ滝の西側。急な階段を上ったところ。　主索を斜索に分散させ、1本当たりにかかる荷重を600kg以下に設計。設計積雪量250cm。谷の上流から望む。右側が駐車場方面。左側が山頂方面
田立の滝登山道吊橋（新設工事）・長野県木曽郡南木曽町田立地内駐車場から約1時間歩いた当たり。霧ヶ滝の西側。急な階段を上ったところ。　主索を斜索に分散させ、1本当たりにかかる荷重を600kg以下に設計。設計積雪量250cm。　山頂方向に向かって。
田立の滝登山道吊橋（新設工事）・長野県木曽郡南木曽町田立地内駐車場から約1時間歩いた当たり。霧ヶ滝の西側。急な階段を上ったところ。　主索を斜索に分散させ、1本当たりにかかる荷重を600kg以下に設計。設計積雪量250cm。　麓方面に向かって。
送電線点検用の山岳通路吊橋（新設）。郡上市
古い吊橋の撤去作業中。本巣市

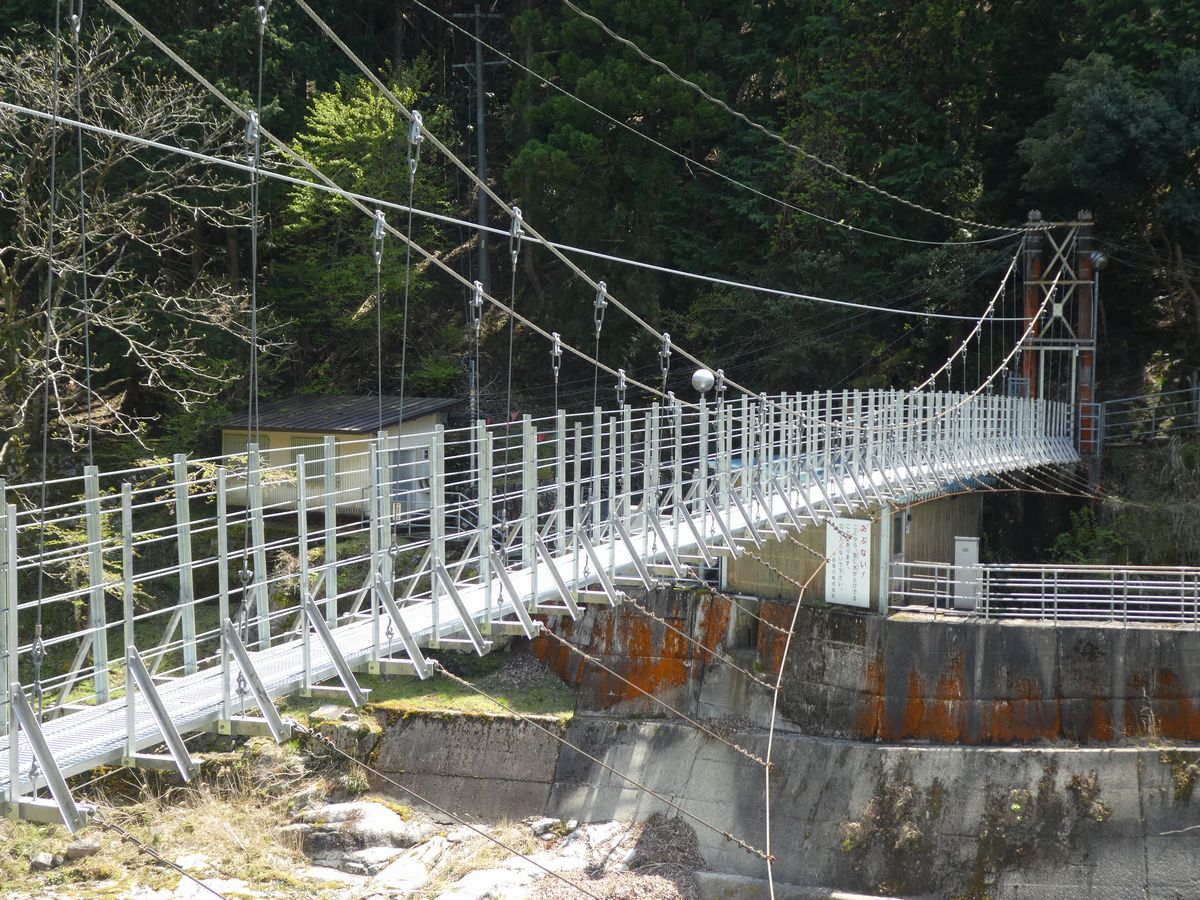

発電所えん堤の通路吊橋（改修）。揖斐川町
送電線点検用の山岳吊橋（改修）。下呂市

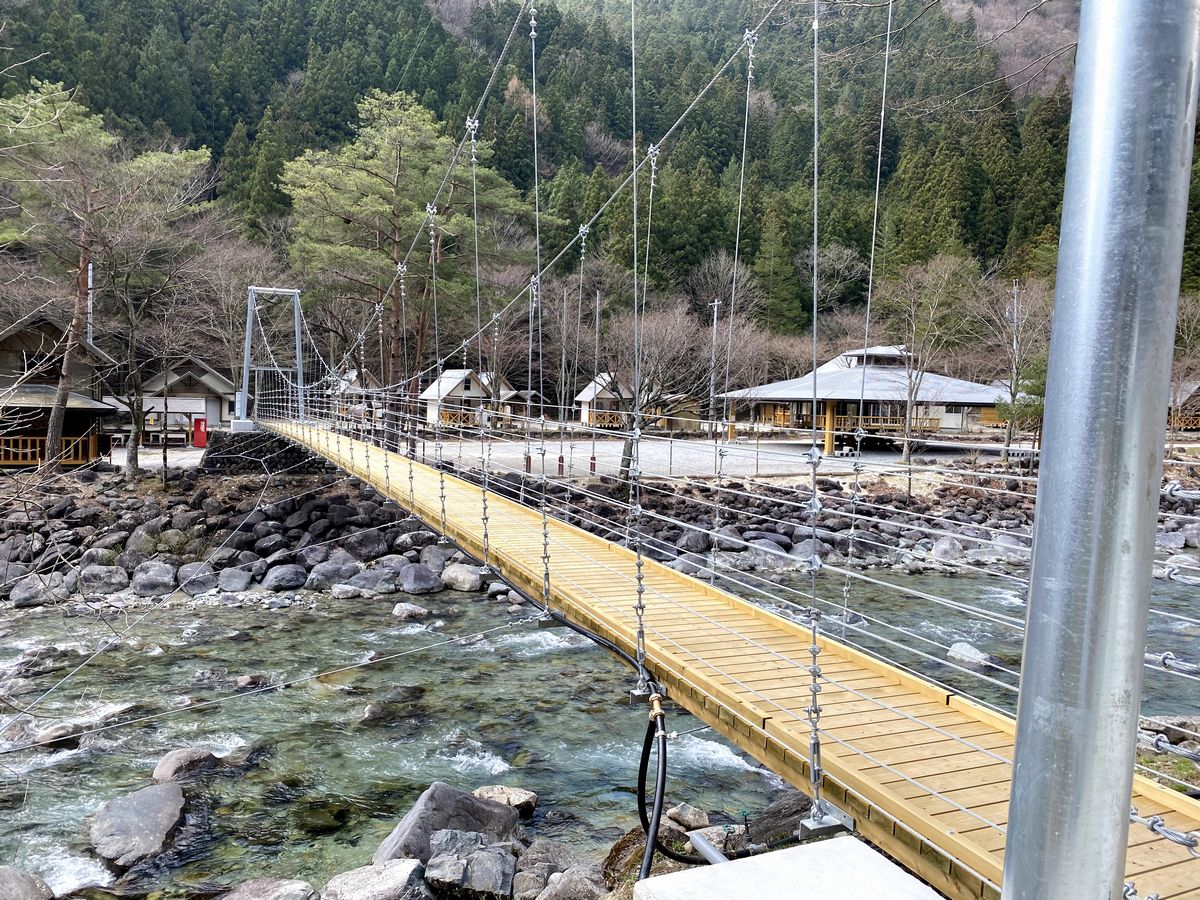

付知峡森林キャンプ場の森林橋のリニューアル（アンカー以外新設）。中津川市
本橋の工事前に冬季の点検用仮橋を設置。妙高市

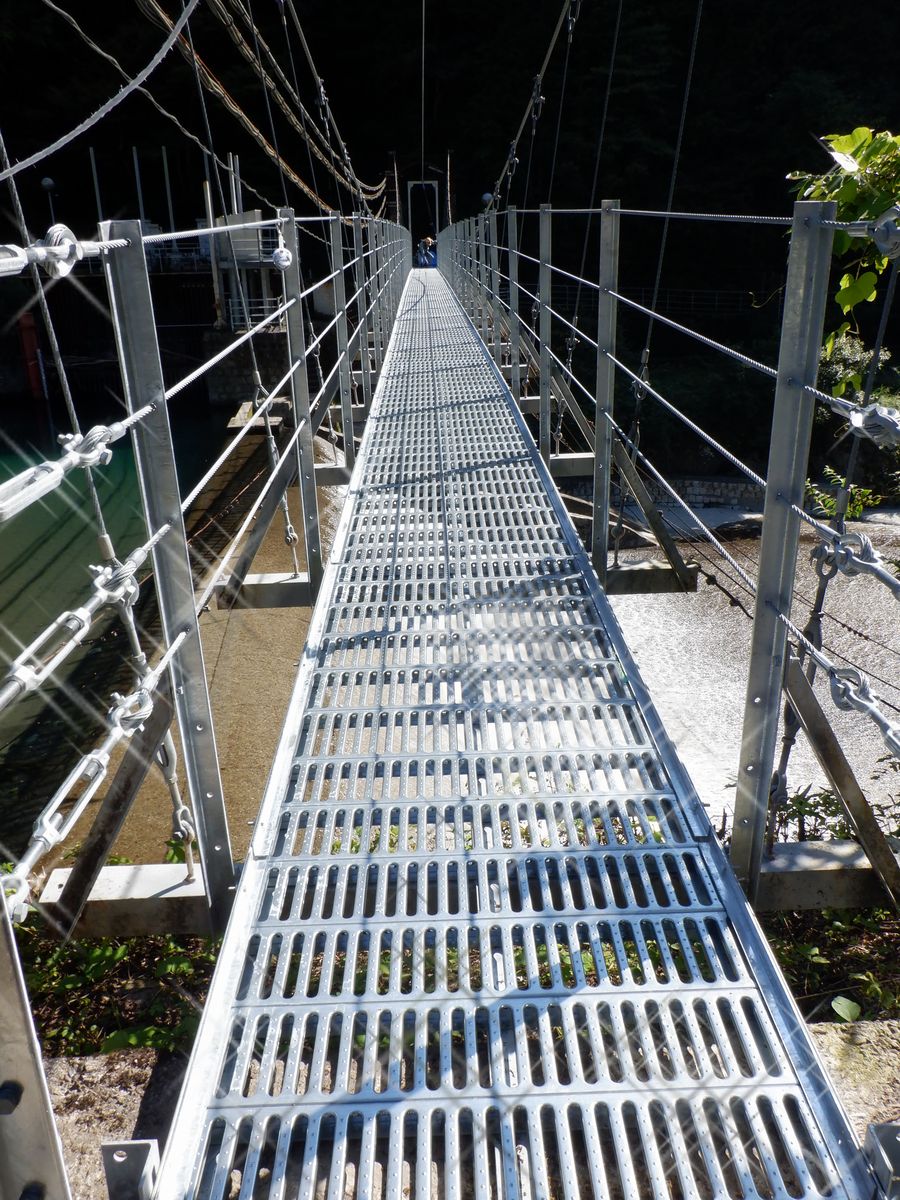

発電所えん堤の通路吊橋（改修）。本巣市

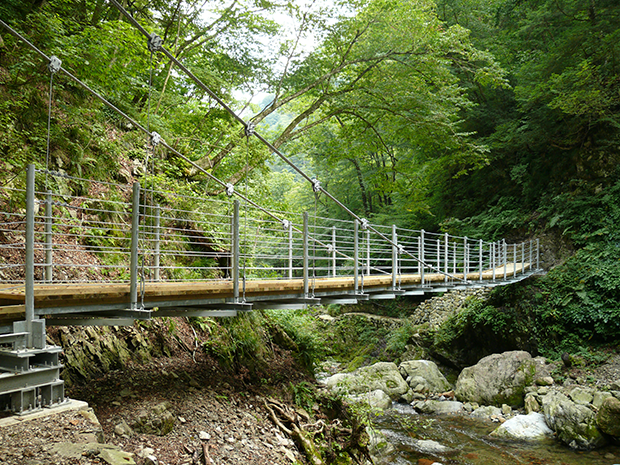

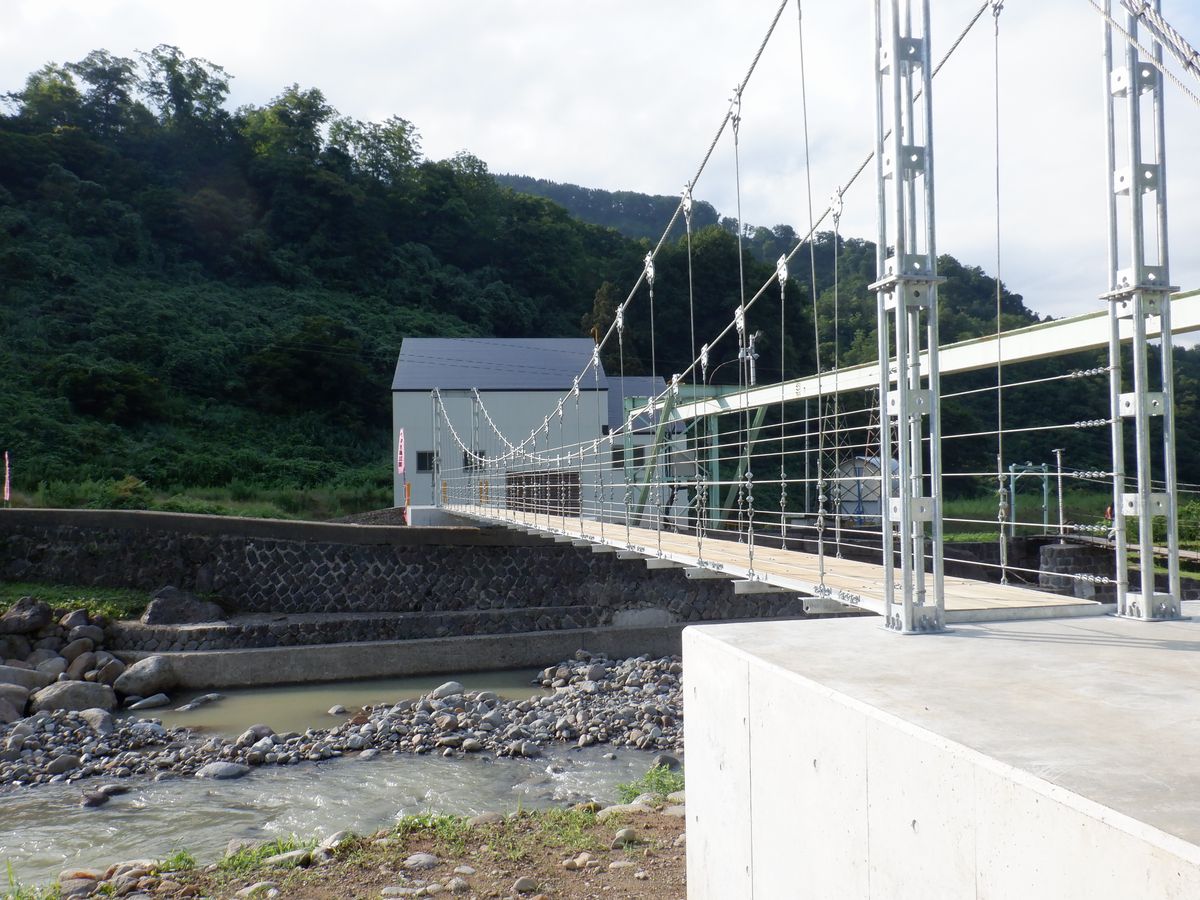

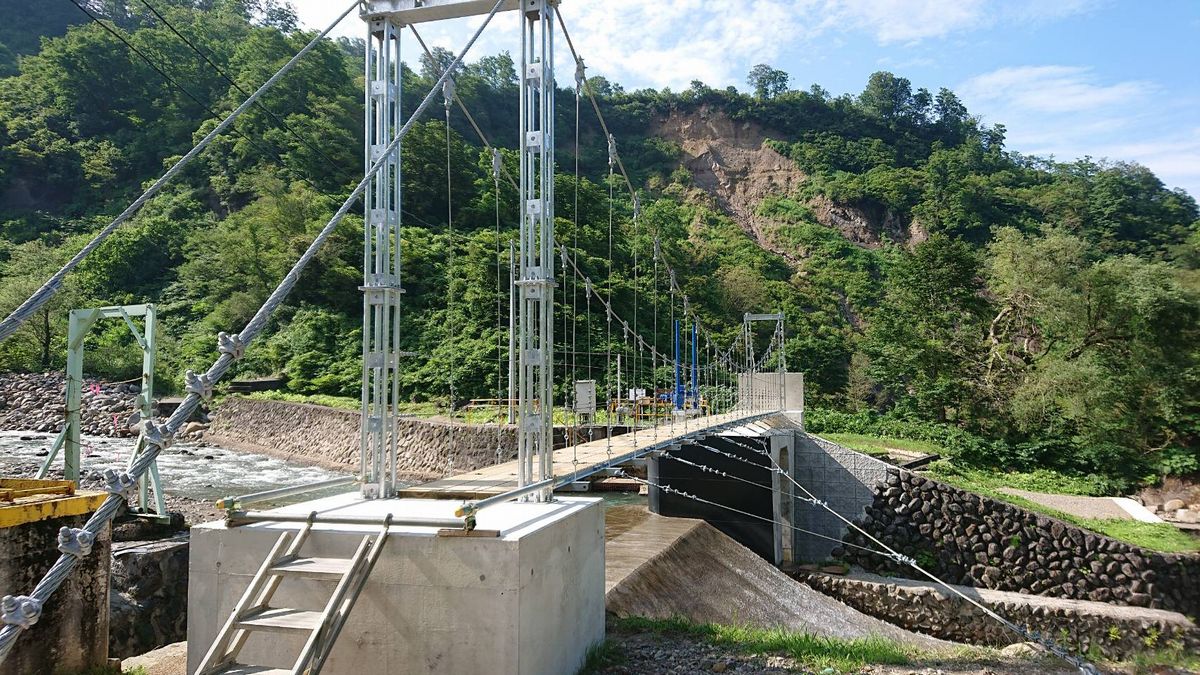

山中の発電所の通路吊橋（新設）。妙高市
山中の発電所の通路吊橋（新設）。妙高市
山中の発電所の通路吊橋架設作業中。左は仮橋。妙高市

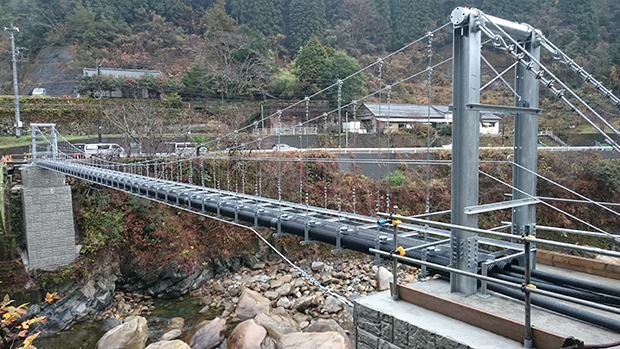

吊橋式水管橋

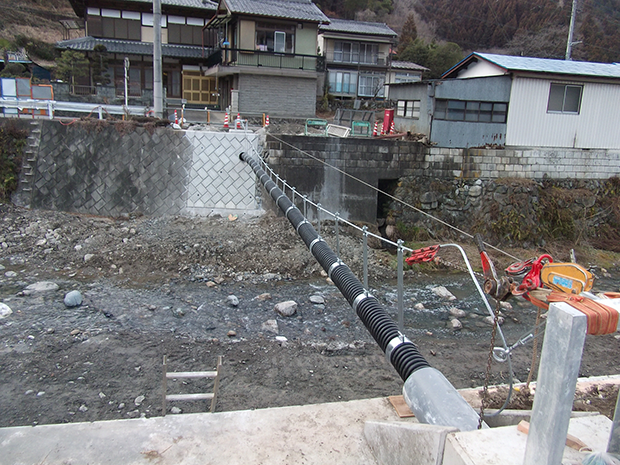

橋梁工事に伴う水道移設の為の簡易水管橋。静岡県。施主：東海鋼管（株）様

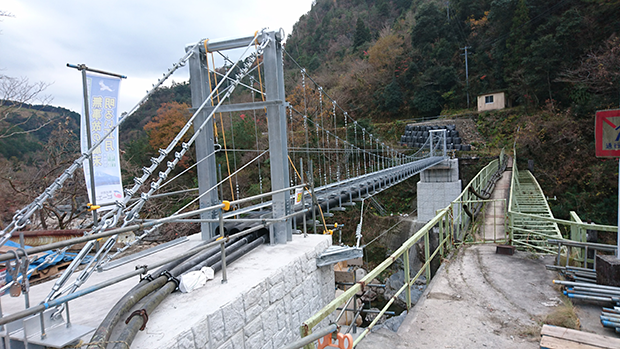

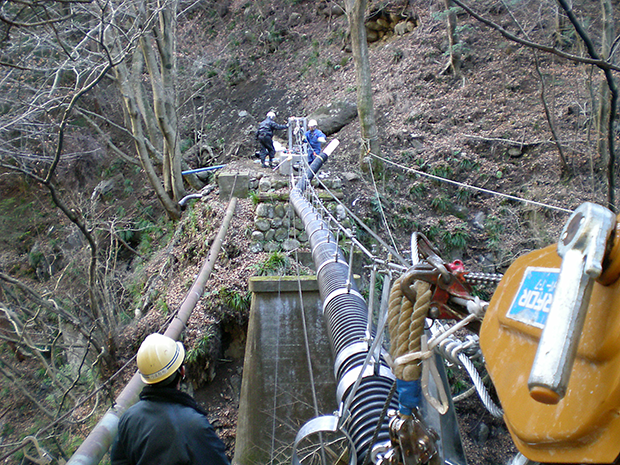

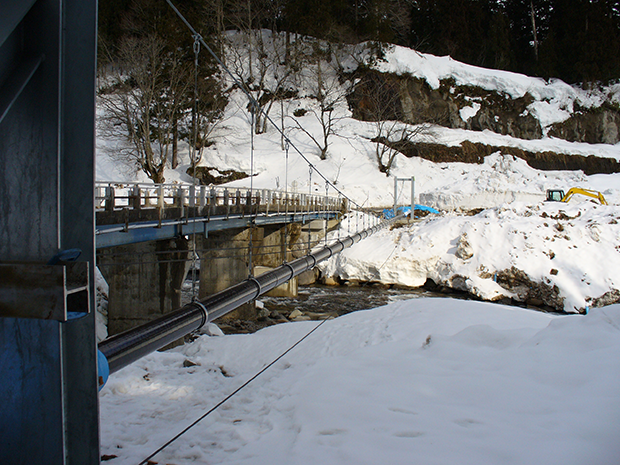

凍結防止チューブに入った水道管の水管橋吊橋。岐阜県郡上市。施主：東海鋼管（株）様
岐阜県郡上市白鳥長石徹白

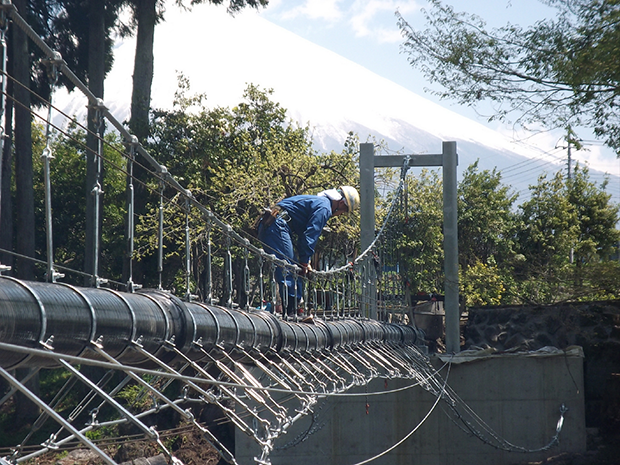

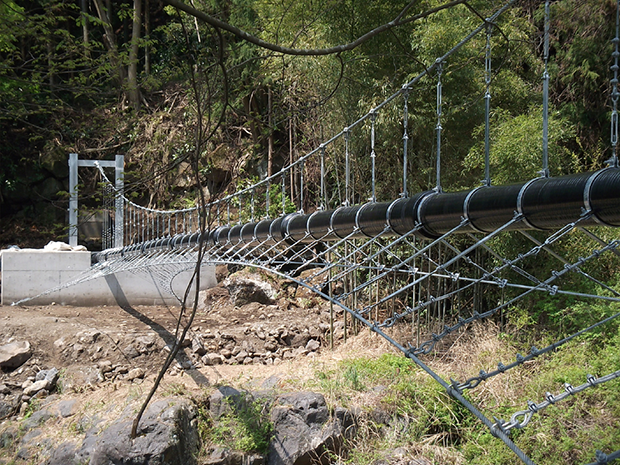

耐風索のある水道管の水管橋吊橋。静岡県。施主：東海鋼管（株）様
岐阜県郡上市白鳥町石徹白
群馬県みどり市
宮崎県延岡市
宮崎県延岡市

吊橋点検業務他

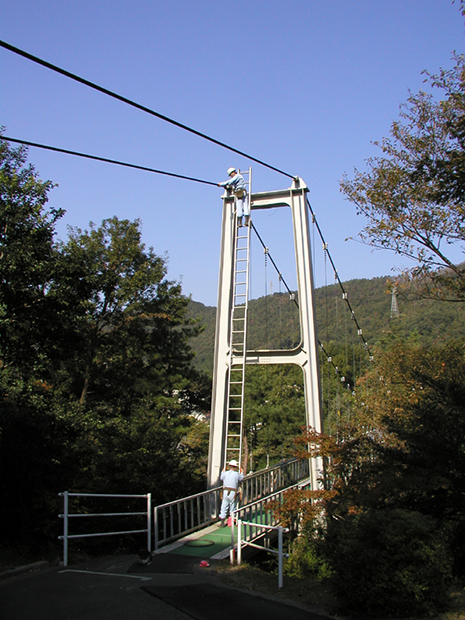

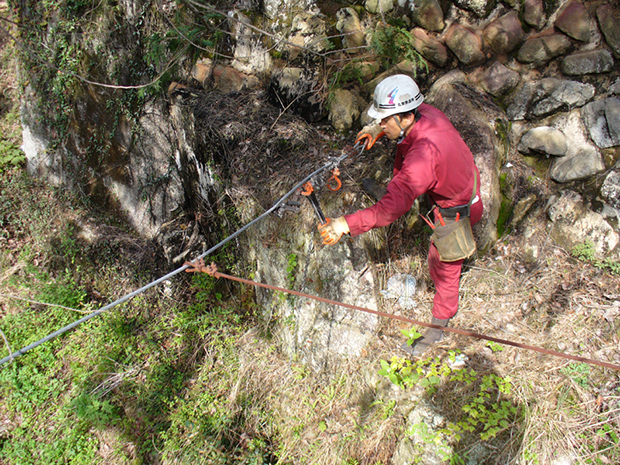

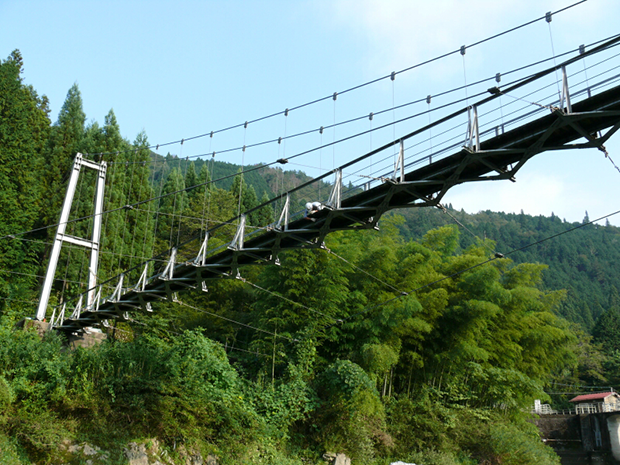

吊橋の点検業務。築４０年の吊橋を点検する。岐阜県某所。

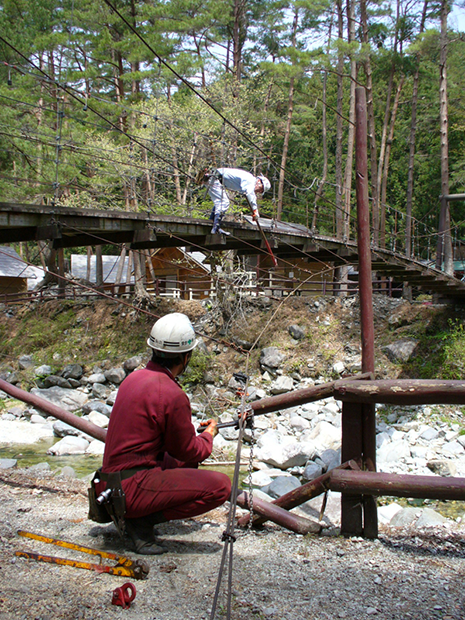

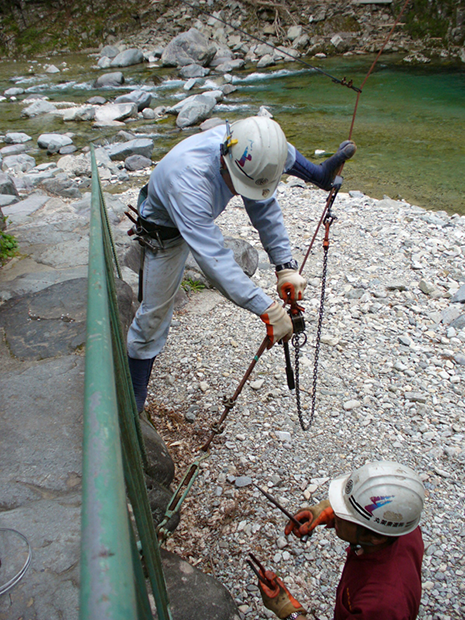

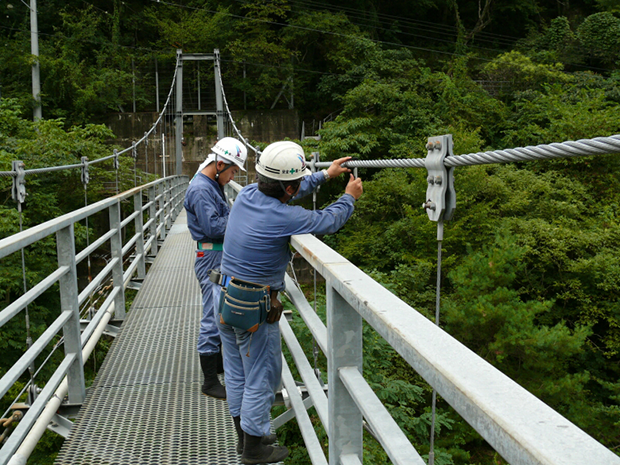

吊橋の点検業務。耐風索の張力を増し揺れを押さえる。岐阜県某キャンプ場。01
吊橋の点検業務。耐風索の張力を増し揺れを押さえる。岐阜県某キャンプ場。02
吊橋の点検業務。耐風索の張力を増し揺れを押さえる。岐阜県某キャンプ場。03
吊橋の点検業務。歩廊の裏側は河原から双眼鏡でチェックして橋上部にいる同僚へ指示。岐阜県下呂市。
吊橋の点検業務。２０年を経過した吊橋の主索径を計る。岐阜県恵那市。

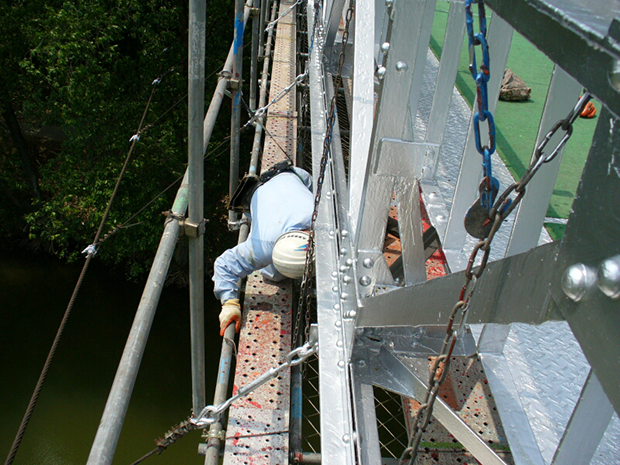

吊橋の点検業務。塗装用の足場を利用して下部構造をすべて点検。岐阜県各務原市。

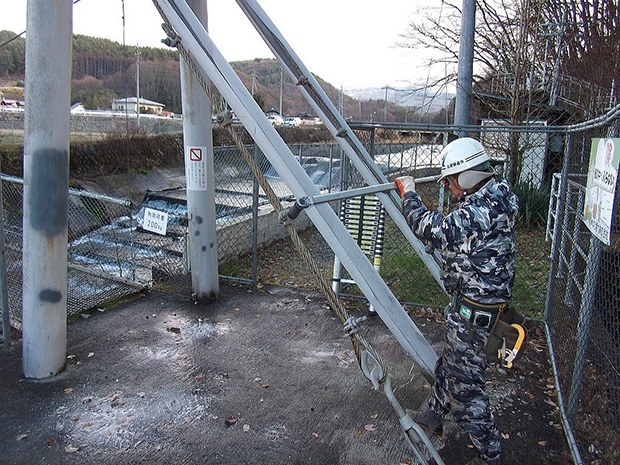

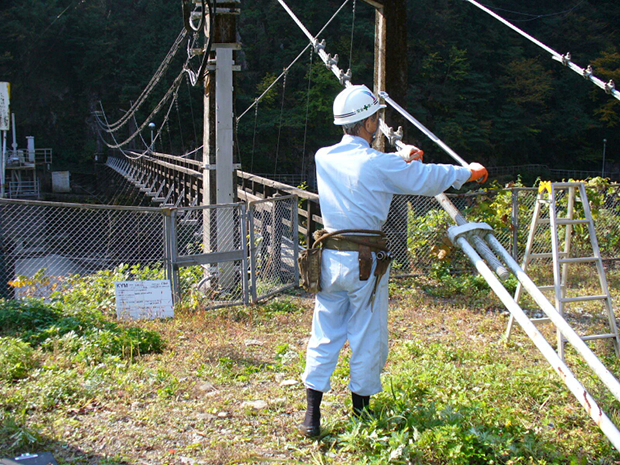

吊橋の点検業務。主索クリップの締め付けトルクを点検、増し締め。岐阜県本巣市。
吊橋の点検業務。主索クリップの締め付けトルクを点検、増し締め。長野県茅野市。

その他

多重滑車機構を組み立てて急斜面に重機を下ろしたり上げたり

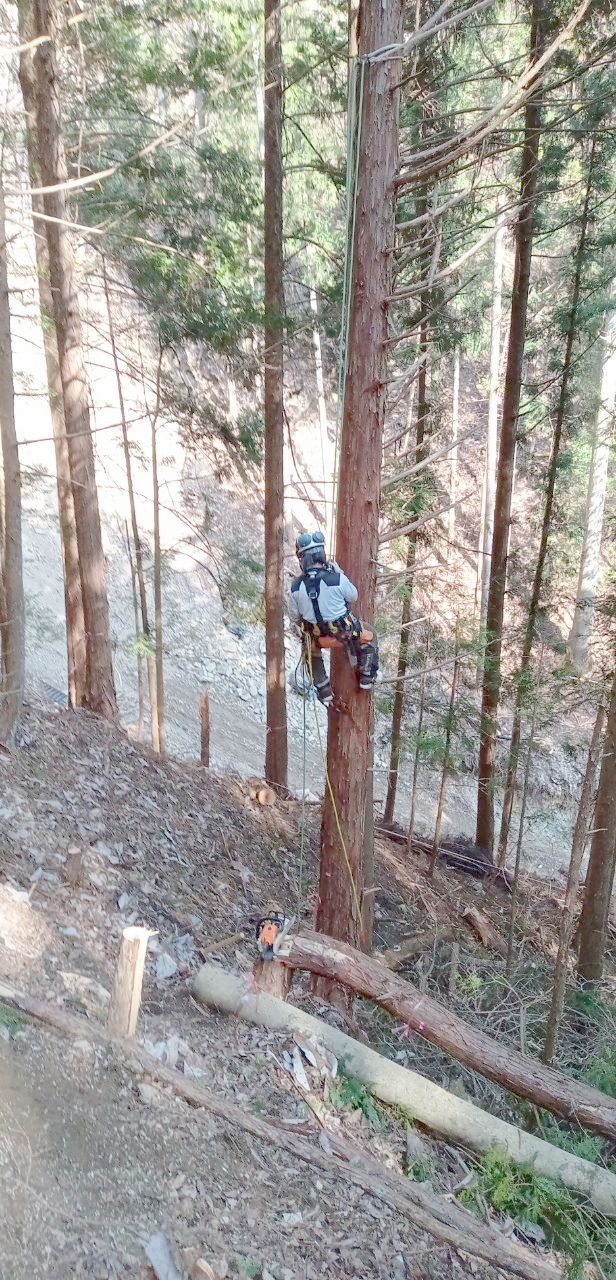

索道ワイヤに支障のある枝を払う作業
国道に落ちかけている巨石を多重滑車機構を使って引き落とす作業
